Отраслевой стандарт 36-42-81 предусматривает изготовление гнутых отводов из углеродистой стали методом холодного или горячего гнутья (допускается нагрев ТВЧ) на специальных трубогибных установках. Если радиус изгиба менее двукратного диаметра трубы, применяется исключительно метод горячего гнутья. Данные фитинги широко применяются в системах трубопроводов нефтегазовой и химической переработки.
Отраслевой стандарт 36-42-81 предусматривает изготовление гнутых отводов из углеродистой стали методом холодного или горячего гнутья (допускается нагрев ТВЧ) на специальных трубогибных установках. Если радиус изгиба менее двукратного диаметра трубы, применяется исключительно метод горячего гнутья. Данные фитинги широко применяются в системах трубопроводов нефтегазовой и химической переработки.
Максимальный диаметр отводов, выполненных в соответствии с ОСТ 36-42-81, составляет 530 мм, при этом изготовитель гарантирует надлежащее качество изделия, предназначенного выдерживать давление до 10 Мпа.
Перед отгрузкой продукции в обязательном порядке проводится измерение поперечного сечения гнутых участков отвода на овальность (в соответствии со специальной таблицей допусков). Требования ОСТ 36-42-81 не допускают наличия на стенках отвода резких складок и изломов (только плавная волнистость на внутренних образующих).

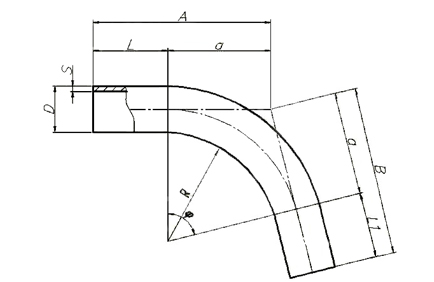

DN - Условный проход; D – наружный диаметр торцов отводов, мм; S - толщина стенки отвода на торцах диаметра D; Tв – толщина стенки отводов в неторцевых сечениях; R – радиус изгиба (радиус кривизны осевой линии), мм; φ – угол изгиба (угол поворота осевой линии), градус; L, L1 – прямые участки, мм; А, B – строительные длины, мм; а – строительная длина изогнутого участка, мм.
DN | D, мм | T | R |
---|---|---|---|
min | |||
10 | 14 | 1,6 | 50 |
15 | 18 | 2,0 | 75 |
20 | 25 | 2,5 | 100 |
25 | 32 | 2,0 | 125 |
32 | 38 | 2,5 | 160 |
40 | 45 | 2,5 | 200 |
50 | 57 | 3,0 | 250 |
65 | 76 | 3,5 | 325 |
80 | 89 | 4,0 | 400 |
100 | 102 | 4,0 | 500 |
100 | 108 | 4,0 | 500 |
100 | 114 | 4,0 | 500 |
125 | 133 | 4,0 | 400 |
150 | 159 | 4,0 | 750 |
150 | 168 | 4,0 | 750 |
200 | 219 | 6,0 | 1000 |
250 | 273 | 7,0 | 1250 |
300 | 325 | 8,0 | 1500 |
350 | 377 | 8,0 | 1750 |
400 | 426 | 8,0 | 2000 |
500 | 530 | 8,0 | 2500 |
