Нормативный документ СТО 79814898 113-2009 устанавливает требования на изготовление гнутых колен из коррозионно-стойкой стали аустенитного класса для трубопроводов АЭС, транспортирующих рабочие среды с температурой не выше 300 °C при рабочем давлении менее 2,2 Мпа.

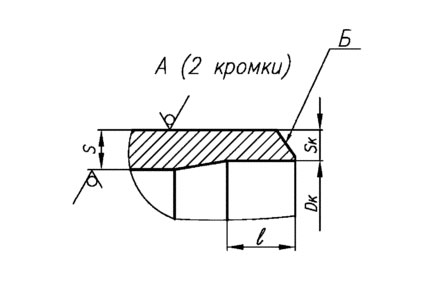

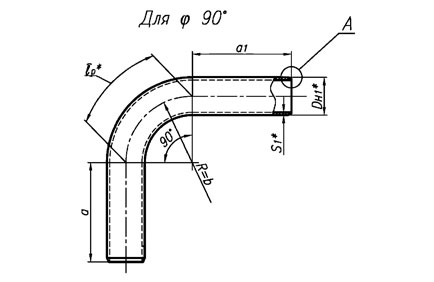

Колена позволяют обеспечить плавное изменение направления потока рабочей среды на угол от 15 ° до 19 ° (кратное 15 °).
PN | DN | Размеры присоединяемых труб Dн*S | S1 | R | Масса 1 м трубы, кг |
25 | 6 | 10х2,0 | 2,0 | 100 | 0,4 |
10 | 14х2,0 | 2,0 | 0,6 | ||
15 | 18х2,5 | 2,5 | 0,96 | ||
20 | 25х3,0 | 3,0 | 1,64 | ||
25 | 32х2,5 | 2,5 | 1,83 | ||
32 | 38х3,0 | 3,0 | 150 | 2,6 | |
50 | 57х3,0 | 3,0 | 300 | 4,02 | |
65 | 76х4,5 | 4,5 | 7,98 | ||
80 | 89х5,0 | 5,0 | 400 | 10,42 | |
100 | 108х5,0 | 600 | 12,78 | ||
125 | 133х6,0 | 6,0 | 18,9 | ||
150 | 159х6,0 | 650 | 22,78 | ||
200 | 219х11,0 | 11,0 | 1000 | 56,79 | |
220х7,0 | 37 | ||||
250 | 273х11,0 | 1370 | 71,5 | ||
300 | 325х12,0 | 12,0 | 93,2 |
