Гнутые отводы по СТО ЦКТИ 321.01-2009 применяют для изменения направления потока рабочей среды на требуемом участке в трубопроводе питательной воды тепловых станций при рабочих параметрах Р до 37,27 МПа и Т до 280˚С.
Для производства отводов применяются трубы из стали 15ГС по ТУ 14-3Р-55-2001.
По согласованию с заказчиком допускается изготавливать гнутые отводы из труб стали марок 16ГС и 20 с проведением расчетов на прочность.
Геометрические размеры отводов регламентирует СТО ЦКТИ 321.01-2009. Технические требования к изготовлению определяет СТО ЦКТИ 10.003-2007.
Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем отводов.
Масса гнутого отвода определяется по формуле
G = 0,001Lpg,
где Lp = l + l1 + l2, g - масса 1 м трубы, кг.
Маркировка и остальные технические требования - по СТО ЦКТИ 10.003.
Пример условного обозначения гнутого отвода исполнения 028 с углом гиба φ = 45° и радиусом R = 1370 мм из трубы наружным диаметром Da = 273 мм, с толщиной стенки s = 36 мм, с прямыми участками l = 800 мм, l1 = 650 мм и длиной развертки Lp = 2526 мм:
ОТВОД ГНУТЫЙ 45° - 273×36 - 800×650×2526 - R1370 028 СТО ЦКТИ 321.01

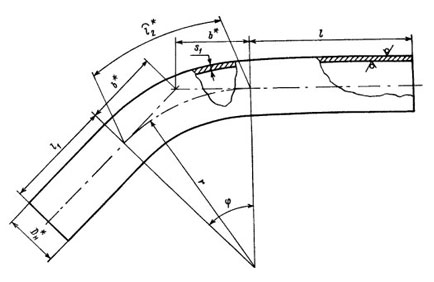

Исполнение | Условный проход Dу | Рисунок | Dа* | dp | R | s* | s1 | sk | l | l1 | lp | φ, град | l2* | b* | α, %, не более | ||
номин. | пред. откл. | не менее | номин. | пред. откл. | |||||||||||||
р = 37,27 МПа, t = 280 °C | |||||||||||||||||
001 | 10 | 3 | 16 | - | - | 100 | 4 | 2,5 | - | 100 | 100 | - | - | 15 | 26 | 13 | 6 |
002 | 30 | 52 | 27 | ||||||||||||||
003 | 45 | 79 | 41 | ||||||||||||||
004 | 60 | 105 | 58 | ||||||||||||||
005 | 90 | 157 | 100 | ||||||||||||||
006 | 20 | 2 | 28 | 150 | 5 | 3,5 | 15 | 39 | 20 | ||||||||
007 | 30 | 79 | 40 | ||||||||||||||
008 | 45 | 118 | 62 | ||||||||||||||
009 | 60 | 157 | 87 | ||||||||||||||
010 | 90 | 236 | 150 | ||||||||||||||
011 | 40 | 57 | 300 | 9 | 6,8 | 150 | 150 | 15 | 79 | 40 | |||||||
012 | 30 | 157 | 80 | ||||||||||||||
013 | 45 | 236 | 124 | ||||||||||||||
014 | 60 | 314 | 173 | ||||||||||||||
015 | 90 | 471 | 300 | ||||||||||||||
016 | 100 | 4 | 133 | 98 | +0,54 | 600 | 18 | 14,5 | 15,0 | 500 | 500 | 65 | +5 | 15 | 157 | 79 | |
017 | 30 | 314 | 161 | ||||||||||||||
018 | 45 | 471 | 249 | ||||||||||||||
019 | 60 | 628 | 346 | ||||||||||||||
020 | 90 | 942 | 600 | ||||||||||||||
021 | 150 | 194 | 144 | +0,63 | 750 | 26 | 20,5 | 22,5 | 65 | 15 | 196 | 99 | |||||
022 | 30 | 393 | 201 | ||||||||||||||
023 | 45 | 589 | 311 | ||||||||||||||
024 | 60 | 785 | 433 | ||||||||||||||
025 | 90 | 1178 | 750 | ||||||||||||||
026 | 200 | 273 | 203 | +0,72 | 1370 | 36 | 29 | 32,8 | 800 | 650 | 75 | 15 | 359 | 180 | |||
027 | 30 | 717 | 367 | ||||||||||||||
028 | 45 | 1076 | 568 | ||||||||||||||
029 | 60 | 1435 | 791 | ||||||||||||||
030 | 90 | 2152 | 1370 | ||||||||||||||
031 | 250 | 325 | 245 | 1370 | 42 | 34,0 | 36,4 | 800 | 80 | 15 | 359 | 180 | |||||
032 | 30 | 717 | 367 | ||||||||||||||
033 | 45 | 1076 | 568 | ||||||||||||||
034 | 60 | 1435 | 791 | ||||||||||||||
035 | 90 | 2152 | 1370 | ||||||||||||||
036 | 300 | 377 | 281 | +0,81 | 1500 | 50 | 40 | 44,0 | 85 | 15 | 393 | 198 | |||||
037 | 30 | 785 | 402 | ||||||||||||||
038 | 45 | 1178 | 621 | ||||||||||||||
039 | 60 | 1571 | 866 | ||||||||||||||
040 | 90 | 2356 | 1500 | ||||||||||||||
(041) | 350 | 465 | 349 | +0,89 | 2100 | 60 | 48,1 | 51,3 | 1200 | 1000 | 100 | 15 | 550 | 276 | |||
(042) | 30 | 1100 | 563 | ||||||||||||||
(043) | 45 | 1649 | 870 | ||||||||||||||
(044) | 60 | 2199 | 1212 | ||||||||||||||
(045) | 700 | 700 | 90 | 3299 | 2100 | ||||||||||||
р = 23,54 МПа, t = 250 °C | |||||||||||||||||
046 | 65 | 2 | 76 | - | - | 300 | 9 | 5,8 | - | 250 | 150 | - | - | 15 | 79 | 39 | 6 |
047 | 30 | 157 | 80 | ||||||||||||||
048 | 45 | 236 | 124 | ||||||||||||||
049 | 60 | 314 | 173 | ||||||||||||||
050 | 90 | 471 | 300 | ||||||||||||||
051 | 150 | 4 | 194 | 162 | +0,63 | 750 | 17 | 13,4 | 14,8 | 500 | 500 | 60 | +5 | 15 | 196 | 99 | |
052 | 30 | 393 | 201 | ||||||||||||||
053 | 45 | 589 | 311 | ||||||||||||||
054 | 60 | 785 | 433 | ||||||||||||||
055 | 90 | 1178 | 750 | ||||||||||||||
056 | 175 | 219 | 183 | +0,72 | 850 | 19 | 15,0 | 16,5 | 65 | 15 | 223 | 112 | |||||
057 | 30 | 445 | 228 | ||||||||||||||
058 | 45 | 668 | 352 | ||||||||||||||
059 | 60 | 890 | 491 | ||||||||||||||
060 | 90 | 1335 | 850 | ||||||||||||||
061 | 225 | 273 | 227 | 1370 | 24 | 18,6 | 20,2 | 800 | 650 | 60 | 15 | 359 | 180 | ||||
062 | 30 | 717 | 367 | ||||||||||||||
063 | 45 | 1076 | 567 | ||||||||||||||
064 | 60 | 1435 | 791 | ||||||||||||||
065 | 90 | 2152 | 1370 | ||||||||||||||
066 | 250 | 325 | 271 | +0,81 | 28 | 21,8 | 23,8 | 800 | 65 | 15 | 359 | 180 | |||||
067 | 30 | 717 | 367 | ||||||||||||||
068 | 45 | 1076 | 567 | ||||||||||||||
069 | 60 | 1435 | 791 | ||||||||||||||
070 | 90 | 2152 | 1370 | ||||||||||||||
071 | 300 | 377 | 316 | +0,89 | 1500 | 32 | 25,0 | 27,3 | 1000 | 70 | 15 | 393 | 197 | ||||
072 | 30 | 785 | 402 | ||||||||||||||
073 | 45 | 1178 | 621 | ||||||||||||||
074 | 60 | 1571 | 866 | ||||||||||||||
075 | 90 | 2356 | 1500 | ||||||||||||||
076 | 350 | 426 | 358 | 1700 | 36 | 28,2 | 30,5 | 75 | 15 | 445 | 224 | ||||||
077 | 30 | 890 | 456 | ||||||||||||||
078 | 45 | 1355 | 704 | ||||||||||||||
079 | 60 | 1780 | 981 | ||||||||||||||
080 | 90 | 2670 | 1700 | ||||||||||||||
р = 23,54 МПа, t = 250 °C; р = 18,14 МПа, t = 215 °C | |||||||||||||||||
081 | 100 | 4 | 133 | 109 | +0,54 | 600 | 13 | 9,5 | 10,7 | 500 | 500 | 50 | +5 | 15 | 157 | 79 | 6 |
082 | 30 | 314 | 161 | ||||||||||||||
083 | 45 | 471 | 249 | ||||||||||||||
084 | 60 | 628 | 346 | ||||||||||||||
085 | 90 | 943 | 600 | ||||||||||||||
р = 18,14 МПа, t = 215 °C | |||||||||||||||||
086 | 65 | 2 | 76 | - | - | 300 | 7 | 4,9 | - | 250 | 150 | - | - | 15 | 79 | 39 | 6 |
087 | 30 | 157 | 80 | ||||||||||||||
088 | 45 | 236 | 124 | ||||||||||||||
089 | 60 | 314 | 173 | ||||||||||||||
090 | 90 | 471 | 300 | ||||||||||||||
091 | 150 | 4 | 194 | 166 | +0,63 | 750 | 15 | 10,5 | 11,9 | 500 | 500 | 50 | +5 | 15 | 196 | 99 | 7 |
092 | 30 | 393 | 201 | ||||||||||||||
093 | 45 | 589 | 311 | ||||||||||||||
094 | 60 | 785 | 433 | ||||||||||||||
095 | 90 | 1178 | 750 | ||||||||||||||
096 | 175 | 219 | 188 | +0,72 | 850 | 16 | 11,7 | 13,2 | 60 | 15 | 223 | 112 | |||||
097 | 30 | 445 | 228 | ||||||||||||||
098 | 45 | 668 | 352 | ||||||||||||||
099 | 60 | 890 | 491 | ||||||||||||||
100 | 90 | 1335 | 850 | ||||||||||||||
101 | 225 | 273 | 236 | 1370 | 20 | 14,7 | 16,0 | 800 | 650 | 70 | 15 | 359 | 180 | ||||
102 | 30 | 717 | 367 | ||||||||||||||
103 | 45 | 1076 | 567 | ||||||||||||||
104 | 60 | 1435 | 791 | ||||||||||||||
105 | 90 | 2152 | 1370 | ||||||||||||||
106 | 250 | 325 | 283 | +0,81 | 22 | 17,0 | 18,7 | 800 | 60 | 15 | 359 | 180 | |||||
107 | 30 | 717 | 367 | ||||||||||||||
108 | 45 | 1076 | 567 | ||||||||||||||
109 | 60 | 1435 | 791 | ||||||||||||||
110 | 90 | 2152 | 1370 | ||||||||||||||
111 | 300 | 377 | 327 | +0,89 | 1500 | 26 | 19,5 | 21,4 | 1000 | 65 | 15 | 393 | 197 | ||||
112 | 30 | 785 | 402 | ||||||||||||||
113 | 45 | 1178 | 621 | ||||||||||||||
114 | 60 | 1571 | 866 | ||||||||||||||
115 | 90 | 2356 | 1500 |
