Гнутые отводы по ОСТ 34.42.661-84 применяют для изменения направления потока рабочей среды на требуемом участке в трубопроводе группы В и С атомных станций при рабочих параметрах Р≤2,2МПа и Т≤350˚С.
Для изготовления используют бесшовные трубы из углеродистой стали.

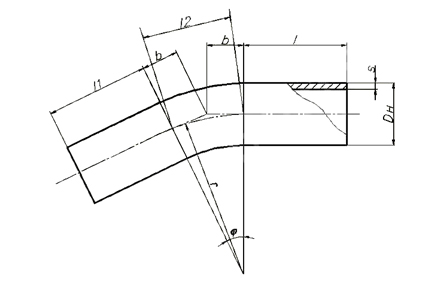

Геометрические размеры отводов регламентирует ОСТ 34.42.661-84. Технические требования к изготовлению определяет ОСТ 34.42.660-84.
Обозначение | D | Размеры присоед. труб | Dh | S | R | τ | φ | l | l1 | b | L | L1 |
ОСТ34-42-661-84 | 10 | 14×2 | 14 | 2 | 100 | 26 | 15° | 100 | 100 | 13 | 222 | 29 |
10 | 14×2 | 14 | 2 | 100 | 52 | 30° | 100 | 100 | 27 | 237 | 63 | |
10 | 14×2 | 14 | 2 | 100 | 79 | 45° | 100 | 100 | 41 | 241 | 100 | |
10 | 14×2 | 14 | 2 | 100 | 105 | 60° | 100 | 100 | 58 | 37 | 137 | |
10 | 14×2 | 14 | 2 | 100 | 157 | 90° | 100 | 100 | 100 | 200 | 200 | |
15 | 18×2 | 18 | 2 | 100 | 26 | 15° | 100 | 100 | 13 | 222 | 29 | |
15 | 18×2 | 18 | 2 | 100 | 52 | 30° | 100 | 100 | 27 | 237 | 63 | |
15 | 18×2 | 18 | 2 | 100 | 79 | 45° | 100 | 100 | 41 | 241 | 100 | |
15 | 18×2 | 18 | 2 | 100 | 105 | 60° | 100 | 100 | 58 | 237 | 137 | |
15 | 18×2 | 18 | 2 | 100 | 157 | 90° | 100 | 100 | 100 | 200 | 200 | |
20 | 25×2 | 25 | 2 | 100 | 26 | 15° | 100 | 100 | 13 | 222 | 29 | |
20 | 25×2 | 25 | 2 | 100 | 52 | 30° | 100 | 100 | 27 | 237 | 63 | |
20 | 25×2 | 25 | 2 | 100 | 79 | 45° | 100 | 100 | 41 | 241 | 100 | |
20 | 25×2 | 25 | 2 | 100 | 105 | 60° | 100 | 100 | 58 | 237 | 137 | |
20 | 25×2 | 25 | 2 | 100 | 157 | 90° | 100 | 100 | 100 | 200 | 200 | |
25 | 32×2 | 32 | 2 | 100 | 26 | 15° | 100 | 100 | 13 | 222 | 29 | |
25 | 32×2 | 32 | 2 | 100 | 52 | 30° | 100 | 100 | 27 | 237 | 63 | |
25 | 32×2 | 32 | 2 | 100 | 79 | 45° | 100 | 100 | 41 | 241 | 100 | |
25 | 32×2 | 32 | 2 | 100 | 105 | 60° | 100 | 100 | 58 | 237 | 137 | |
25 | 32×2 | 32 | 2 | 100 | 157 | 90° | 100 | 100 | 100 | 200 | 200 | |
32 | 38×2 | 38 | 2 | 150 | 39 | 15° | 100 | 100 | 20 | 235 | 31 | |
32 | 38×2 | 38 | 2 | 150 | 79 | 30° | 100 | 100 | 40 | 262 | 70 | |
32 | 38×2 | 38 | 2 | 150 | 118 | 45° | 100 | 100 | 62 | 277 | 115 | |
32 | 38×2 | 38 | 2 | 150 | 157 | 60° | 100 | 100 | 87 | 280 | 162 | |
32 | 38×2 | 38 | 2 | 150 | 236 | 90° | 100 | 100 | 150 | 250 | 250 | |
50 | 57×3 | 57 | 3 | 300 | 79 | 15 | 150 | 150 | 40 | 373 | 49 | |
50 | 57×3 | 57 | 3 | 300 | 157 | 30 | 150 | 150 | 80 | 430 | 115 | |
50 | 57×3 | 57 | 3 | 300 | 236 | 45 | 150 | 150 | 124 | 468 | 194 | |
50 | 57×3 | 57 | 3 | 300 | 314 | 60 | 150 | 150 | 173 | 485 | 280 | |
50 | 57×3 | 57 | 3 | 300 | 471 | 90 | 150 | 150 | 300 | 450 | 450 | |
65 | 76×3 | 76 | 3 | 300 | 79 | 15 | 150 | 150 | 39 | 373 | 49 | |
65 | 76×3 | 76 | 3 | 300 | 157 | 30 | 150 | 150 | 80 | 430 | 115 | |
65 | 76×3 | 76 | 3 | 300 | 236 | 45 | 150 | 150 | 124 | 468 | 194 | |
65 | 76×3 | 76 | 3 | 300 | 314 | 60 | 150 | 150 | 173 | 485 | 280 | |
65 | 76×3 | 76 | 3 | 300 | 471 | 90 | 150 | 150 | 300 | 450 | 450 | |
80 | 89×3.5 | 89 | 3.5 | 400 | 105 | 15 | 150 | 200 | 53 | 447 | 65 | |
80 | 89×3.5 | 89 | 3.5 | 400 | 209 | 30 | 150 | 200 | 107 | 523 | 154 | |
80 | 89×3.5 | 89 | 3.5 | 400 | 314 | 45 | 150 | 200 | 166 | 574 | 259 | |
80 | 89×3.5 | 89 | 3.5 | 400 | 419 | 60 | 150 | 200 | 231 | 596 | 373 | |
80 | 89×3.5 | 89 | 3.5 | 400 | 628 | 90 | 150 | 200 | 400 | 550 | 600 |
