Гнутые отводы по СТО ЦКТИ 321.02-2009 являются распространенной деталью при монтаже трубопроводов пара и горячей воды тепловых станций.
Для изготовления отводов используют трубы из стали 20, 15ГС, 16ГС.
Отводы по СТО ЦКТИ 321.02-2009 используются в трубопроводных системах с максимальным давлением до 23,54 МПа и температурой до +450°С. Они могут плавно изменять направление трубопровода под требуемым углом, благодаря чему меняется и направление потока рабочей среды.

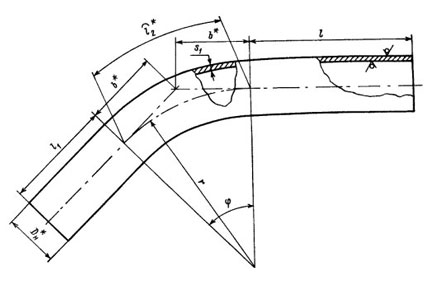

Геометрические размеры отводов регламентирует СТО ЦКТИ 321.02-2009.
Технические требования к изготовлению определяет СТО ЦКТИ 10.003-2007.
Исполнение | Условный проход Dу | Рисунок | Da* | dP | R | S* | Si | Sk | l | lу | lР | j, град | L2* | b* | a, %, не боле е | Марка стали | ||
номин | пред. откл. | не менее | номин | пред. откл. | ||||||||||||||
p = 23,54 МПа, t = 250 °C: p = 25,54 МПа, t = 215 °C: p = 18,14 МПа, t = 215 °С | ||||||||||||||||||
001 002 003 004 005 |
10 | 3 | 16 | - | - | 100 | 3 | 2,0 | - | 100 | 100 | - | - |
15 30 45 60 90 |
26 52 79 105 157 |
13 27 41 58 100 |
6 | Сталь 15ГС |
p = 23,54 МПа, t = 250 °C: p = 23,54 МПа, t = 215 °C | ||||||||||||||||||
006 007 008 009 010 |
20 | 2 | 28 | - | - | 150 | 4 | 2,7 | - | 100 | 100 | - | - |
15 30 45 60 90 |
39 79 118 157 236 |
20 40 62 87 150 |
6 | Сталь 15ГС или 20 |
p = 4,31 МПа, t = 340 °C: p = 3,92 МПа, t = 200 °C: p = 3,92 МПа, t = 450 °C: p = 7,45 МПа, t = 145 °C | ||||||||||||||||||
011 012 013 014 015 |
10 | 3 | 16 | - | - | 100 | 2 | 1,3 | - | 100 | 100 | - | - |
15 30 45 60 90 |
26 52 79 105 157 |
13 27 41 58 100 |
6 | Сталь 15ГС или 20 |
p = 18,14 МПа, t = 215 °C: p = 4,31 МПа, t = 340 °C: p = 3,92 МПа, t = 200 °C: p = 3,92 МПа, t = 450 °C: p = 7.45 МПа t = 145 ℃ | ||||||||||||||||||
016 017 018 019 020 |
20 | 2 | 28 | - | - | 150 | 3 | 2,3 | - | 100 | 100 | - | - |
15 30 45 60 90 |
39 79 118 157 236 |
20 40 62 87 150 |
6 | Сталь 15ГС или 20 |
p = 3,92 МПа, t = 450 °C: p = 7,45 МПа, t = 145 °C: p = 4,31 МПа, t = 340 °C: p = 3,92 МПа, t = 200 °C | ||||||||||||||||||
021 022 023 024 025 |
25 | 2 | 32 | - | - | 150 | 3 | 2,0 | - | 100 | 100 | - | - |
15 30 45 60 90 |
39 79 118 157 236 |
20 40 62 87 150 |
6 | Сталь 15ГС или 20 |
026 027 028 029 030 |
32 | 38 |
15 30 45 60 90 |
39 79 118 157 236 |
20 40 62 87 150 |
7 | ||||||||||||
031 032 033 034 035 |
50 | 57 | 300 | 4 | 2,7 | 150 | 150 |
15 30 45 60 90 |
79 157 236 314 471 |
39 80 124 173 300 |
||||||||
p = 3,92 МПа, t = 450 °C: p = 7,45 МПа, t = 145 °C | ||||||||||||||||||
036 037 038 039 040 |
80 | 2 | 89 | - | - | 400 | 6 | 4Д | - | 250 | 200 | - | - |
15 30 45 60 90 |
105 209 314 419 628 |
53 107 166 231 400 |
7 | Сталь 15ГС или 20 |
041 042 043 044 045 |
150 | 4 | 159 | 142 | +0,63 | 650 | 9 | 6,8 | 7,2 | 500 | 500 | 45 | +5 |
15 30 45 60 90 |
170 340 511 681 1021 |
86 174 269 375 650 |
||
046 047 048 049 050 |
200 | 219 | 195 | +0,72 | 1000 | 13 | 9,4 | 9,5 | 50 |
15 30 45 60 90 |
262 524 785 1047 1571 |
132 268 414 577 1000 |
||||||
Р = 3,92 МПа, t = 450 °C: p = 7,45 МПа, t = 145 °C | ||||||||||||||||||
051 052 053 054 055 |
100 | 108 | 93 | +0,54 | 600 | 8 | 5,4 | 5,4 | 400 | 400 | 45 | +5 |
15 30 45 60 90 |
157 314 471 628 942 |
79 161 249 346 600 |
7 | Сталь 15ГС или 20 | |
056 057 058 059 060 |
250 | 4 | 273 | 244 | +0,72 | 1370 | 16 | 11,7 | 11,5 | 800 | 650 | 60 | +5 |
15 30 45 60 90 |
359 717 1076 1435 2152 |
180 367 567 791 1370 |
7 | |
061 062 063 064 065 |
300 | 325 | 290 | +0,81 | 19 | 13,5 | 13,5 | 800 | 65 |
15 30 45 60 90 |
359 717 1076 1435 2152 |
180 367 567 791 1370 |
||||||
p = 4,31 МПа, t = 340 °C: p = 3,92 МПа, t = 200 °C | ||||||||||||||||||
066 067 068 069 070 |
65 | 2 | 76 | - | - | 300 | 4 | 2,5 | - | 250 | 150 | - | - |
15 30 45 60 90 |
79 157 236 314 471 |
39 80 124 173 300 |
7 | Сталь 20 |
071 072 073 074 075 |
80 | 89 | 400 | 4,5 | 3,0 | 200 |
15 30 45 60 90 |
105 209 314 419 628 |
53 107 166 231 400 |
|||||||||
076 077 078 079 080 |
150 | 4 | 159 | 147 | +0,63 | 650 | 7 | 4,5 | 4,4 | 500 | 500 | 40 | +5 |
15 30 45 60 90 |
170 340 511 681 1021 |
86 174 269 375 650 |
||
081 082 083 084 085 |
200 | 219 | 203 | +0,72 | 1000 | 9 | 6,0 | 5,6 | 45 |
15 30 45 60 90 |
262 524 785 1047 1571 |
132 268 414 577 1000 |
||||||
086 087 088 089 090 |
250 | 273 | 254 | +0,81 | 1370 | 10 | 7,0 | 6,6 | 800 | 650 |
15 30 45 60 90 |
359 717 1076 1435 2152 |
180 367 567 791 1370 |
|||||
р = 4,31 МПа, t = 340 °C: p = 3,92 МПа, t = 200 °C | ||||||||||||||||||
091 092 093 094 095 |
300 | 4 | 325 | 303 | +0,81 | 1370 | 13 | 9,0 | 7,6 | 800 | 800 | 50 | +5 |
15 30 45 60 90 |
359 717 1076 1435 2152 |
180 367 567 791 1370 |
7 | Сталь 20 |
096 097 098 099 100 |
350 | 377 | 354 | +0,89 | 1500 | 9,0 | 8,6 | 1000 |
15 30 45 60 90 |
393 785 1178 1571 2356 |
197 402 621 866 1500 |
|||||||
101 102 103 104 105 |
400 | 426 | 401 | 1700 | 14 | 10,0 | 9,5 |
15 30 45 60 90 |
445 890 1335 1780 2670 |
224 456 704 981 1700 |
||||||||
р = 4,31 МПа, t = 340 °C | ||||||||||||||||||
106 107 108 109 110 |
450 | 4 | 465 | 437 | +0,97 | 2100 | 16 | 11,0 | 10,5 | 1000 | 800 | 60 | +5 |
15 30 45 60 90 |
550 1100 1649 2199 3299 |
276 563 870 1212 2100 |
7 | Сталь 20 |
(111) (112) (113) (114) (115) |
600 | 630 | 598 | +1,00 | 2300 | 25 | 19,0 | 12,2 | 700 | 700 |
15 30 45 60 90 |
602 1204 1806 2409 3613 |
303 616 953 1328 2300 |
16ГС | ||||
200 | 200 | |||||||||||||||||
р = 3,92 МПа, t = 200 °С: р = 4.31МПа, t = 340 °C | ||||||||||||||||||
116 117 118 119 120 |
100 | 5 | 108 | 100 | +0,54 | 600 | 5 | 3,0 | 2,7 | 400 | 400 | 30 | +5 |
15 30 45 60 90 |
157 314 471 628 942 |
79 161 249 346 600 |
7 | Сталь 20 |
121 122 123 124 125 |
125 | 133 | 124 | +0,63 | 5 | 3,5 | 3,2 | 500 | 500 |
15 30 45 60 90 |
157 314 471 628 942 |
79 161 249 346 600 |
