Заглушки поворотные для фланцев арматуры.
АТК 26-18-5-93 распространяется на заглушки поворотные, которые выдерживают условное давление от 1,6 до 16 МПа и эксплуатируются с температурой рабочей среды от минус 70 до плюс 475 градусов.
Примечание. Шероховатость поверхностей Б для заглушек из поковок Ra ≤ 100 мкм.
D*y | D | d1 | d2 | A | B | b | b1 | h | d | Масса, кг не более |
15 | 47 | 12 | 10 | 65 | 30 | 12 | 16 | 2 | 10 | 0,5 |
80 | 133 | 78 | 76 | 160 | 50 | 12 | 16 | 2 | 10 | 2,5 |
100 | 158 | 96 | 94 | 180 | 60 | 3,5 | ||||
150 | 212 | 146 | 142 | 240 | 70 | 14 | 18 | 6,0 | ||
200 | 268 | 202 | 196 | 295 | 75 | 18 | 22 | 12,5 | ||
250 | 320 | 254 | 244 | 355 | 80 | 21 | 25 | 20,0 | ||
300 | 370 | 303 | 294 | 410 | 22 | 28 | 3 4 | 28,0 | ||
350 | 430 | 351 | 344 | 470 | 24 | 30 | 16 | 41,5 | ||
400 | 482 | 398 | 390 | 525 | 26 | 32 | 55,0 | |||
500 | 585 | 501 | 490 | 650 | 85 | 30 | 36 | 90,0 | ||
700 | 800 | 692 | 680 | 840 | 100 | 37 | 45 | 20 | 206,0 |
* Заглушку поворотную Ду 50 принимать по табл. 3 на Ру 4,0 МПа.
D*y | D | d1 | d2 | A | B | b | b1 | h | d | Масса, кг не более |
200 | 278 | 202 | 196 | 310 | 75 | 21 | 25 | 2 | 10 | 16,0 |
250 | 335 | 254 | 244 | 370 | 80 | 24 | 28 | 26,0 | ||
300 | 390 | 303 | 294 | 430 | 30 | 3 | 16 | 35,0 | ||
350 | 450 | 351 | 344 | 490 | 26 | 32 | 50,0 | |||
400 | 505 | 398 | 390 | 550 | 90 | 30 | 36 | 72,0 | ||
500 | 615 | 500 | 490 | 660 | 34 | 40 | 124,0 |
* Заглушки поворотные Ду 50 - 150 принимать по табл. 3 на Ру 4,0 МПа.
Dy | D | d1 | d2 | A | B | b | b1 | h | d | Масса, кг не более |
25 | 68 | 25 | 22 | 85 | 40 | 10 | 15 | 2 | 10 | 0,8 |
50 | 102 | 48 | 46 | 125 | 50 | 12 | 16 | 2 | 10 | 1,5 |
80 | 133 | 78 | 76 | 160 | 14 | 18 | 3,0 | |||
100 | 158 | 96 | 94 | 190 | 60 | 16 | 20 | 4,5 | ||
150 | 212 | 145 | 142 | 250 | 70 | 21 | 25 | 10,0 | ||
200 | 285 | 200 | 196 | 320 | 75 | 26 | 30 | 16 | 21,0 | |
250 | 345 | 252 | 244 | 385 | 80 | 30,0 | ||||
300 | 410 | 301 | 294 | 450 | 32 | 3 | 43,0 | |||
350 | 465 | 351 | 344 | 510 | 30 | 36 | 62,0 | |||
400 | 535 | 398 | 390 | 585 | 105 | 34 | 40 | 94,0 | ||
500 | 615 | 495 | 490 | 670 | 100 | 44 | 50 | 20 | 148,0 |
Пример условного обозначения заглушки поворотной исполнения 1 с условным проходом 100 мм на условное давление 1,6 МПа из стали марки 16ГС категории 6:
Заглушка поворотная 1-100-1,6-16ГС-6 АТК 26-18-5-93
Примечание. Шероховатость поверхностей Б для заглушек из поковок Ra ≤ 100 мкм.

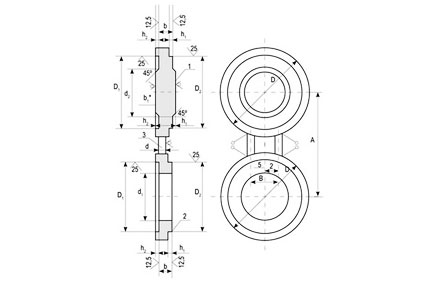

Dy | D | D1 | D2 | d1 | d2 | A | B | b | b1 | h | h1 | h2 | d | Масса, кг не более |
15 | 47 | 40 | 39 | 12 | 10 | 65 | 30 | 10 | 15 | 2 | 4 | 3 | 10 | 0,4 |
25 | 68 | 58 | 57 | 25 | 22 | 85 | 40 | 0,8 | ||||||
65 | 122 | 110 | 109 | 66 | 60 | 145 | 50 | 12 | 17 | 2,0 | ||||
50 | 102 | 88 | 87 | 48 | 46 | 125 | 50 | 11 | 16 | 2 | 4 | 3 | 10 | 1,5 |
80 | 133 | 121 | 120 | 78 | 76 | 160 | 13 | 18 | 3,0 | |||||
100 | 158 | 150 | 149 | 96 | 94 | 190 | 60 | 15 | 20 | 4,5 | ||||
150 | 212 | 204 | 203 | 145 | 142 | 250 | 70 | 20 | 25 | 10,5 | ||||
200 | 285 | 260 | 259 | 200 | 196 | 320 | 75 | 25 | 30 | 20,5 | ||||
250 | 345 | 313 | 312 | 252 | 244 | 385 | 80 | 16 | 29,0 | |||||
300 | 410 | 364 | 363 | 301 | 294 | 450 | 32 | 3 | 5 | 4 | 42,0 | |||
350 | 465 | 422 | 421 | 351 | 344 | 510 | 29 | 36 | 61,0 | |||||
400 | 535 | 474 | 473 | 398 | 390 | 585 | 105 | 33 | 40 | 91,0 | ||||
500 | 615 | 576 | 575 | 495 | 490 | 670 | 100 | 43 | 50 | 20 | 147,0 |
Dу* | D | D1 | D2 | d1 | d2 | A | B | b | b1 | h | h1 | h2 | d | Масса, кг не более |
80 | 133 | 121 | 120 | 78 | 76 | 160 | 50 | 11 | 16 | 2 | 4 | 3 | 10 | 2,5 |
100 | 158 | 150 | 149 | 96 | 94 | 180 | 60 | 3,5 | ||||||
150 | 212 | 204 | 203 | 146 | 142 | 240 | 70 | 13 | 18 | 6,5 | ||||
200 | 268 | 260 | 259 | 202 | 196 | 295 | 75 | 17 | 22 | 12,5 | ||||
250 | 320 | 313 | 312 | 254 | 244 | 355 | 80 | 20 | 25 | 20,0 | ||||
300 | 370 | 364 | 363 | 303 | 294 | 410 | 21 | 28 | 3 | 5 | 4 | 27,5 | ||
350 | 430 | 422 | 421 | 351 | 344 | 470 | 23 | 30 | 16 | 40,5 | ||||
400 | 482 | 474 | 473 | 398 | 390 | 525 | 25 | 32 | 54,5 | |||||
500 | 585 | 576 | 575 | 501 | 490 | 650 | 85 | 29 | 36 | 88,5 | ||||
700 | 800 | 778 | 777 | 692 | 680 | 840 | 100 | 36 | 45 | 4 | 6 | 5 | 20 | 203,0 |
* Заглушку поворотную Ду 50 принимать по таблице 4 на Ру 4,0 МПа.
Dу* | D | D1 | D2 | d1 | d2 | А | В | b | b1 | h | h1 | h2 | d | Масса, кг не более |
200 | 278 | 260 | 259 | 202 | 196 | 310 | 75 | 20 | 25 | 2 | 4 | 3 | 10 | 15,5 |
250 | 335 | 313 | 312 | 254 | 244 | 370 | 80 | 23 | 28 | 24,5 | ||||
300 | 390 | 364 | 363 | 303 | 294 | 430 | 30 | 3 | 5 | 4 | 16 | 34,5 | ||
350 | 450 | 422 | 421 | 351 | 344 | 490 | 25 | 32 | 49,0 | |||||
400 | 505 | 474 | 473 | 398 | 390 | 550 | 90 | 29 | 36 | 70,0 | ||||
500 | 615 | 576 | 575 | 500 | 490 | 660 | 33 | 40 | 113,5 |
* Заглушки поворотные Ду 50 - 150 принимать по таблице 4 на Ру 4,0 МПа.
Dy | D | D1 | D2 | d1 | d2 | A | B | b | b1 | h | h1 | h2 | d | Масса, кг не более |
25 | 68 | 58 | 57 | 25 | 22 | 100 | 40 | 11 | 16 | 2 | 4 | 3 | 10 | 0,7 |
50 | 102 | 88 | 87 | 47 | 46 | 135 | 50 | 13 | 18 | 2,0 | ||||
80 | 133 | 121 | 120 | 77 | 76 | 170 | 17 | 22 | 3,5 |
Dy | D | D1 | D2 | d1 | d2 | A | B | b | b1 | h | h1 | h2 | d | Масса, кг не более |
50 | 102 | 88 | 87 | 45 | 46 | 145 | 50 | 15 | 20 | 2 | 4 | 3 | 10 | 2,0 |
80 | 133 | 121 | 120 | 75 | 76 | 180 | 19 | 24 | 4,0 | |||||
100 | 158 | 150 | 149 | 92 | 94 | 210 | 60 | 23 | 28 | 6,5 |
Пример условного обозначения заглушки поворотной исполнения 2 с условным проходом 100 мм на условное давление 4,0 МПа из стали марки 16ГС категории 6:
Заглушка поворотная 2-100-4,0-16ГС-6 АТК 26-18-5-93
Примечание. Шероховатость поверхностей Б для заглушек из поковок Ra ≤ 100 мкм.
Dy | D | d1 | d2 | d3 | A | B | b | b1 | b2 | h | h3 | r | d | Масса, кг не более |
50 | 102 | 47 | 46 | 85 | 135 | 50 | 32 | 36 | 12 | 2 | 8 | 4 | 10 | 3,0 |
80 | 133 | 77 | 76 | 115 | 170 | 36 | 40 | 6,0 | ||||||
100 | 170 | 94 | 94 | 145 | 200 | 60 | 10,0 | |||||||
150 | 240 | 142 | 142 | 205 | 280 | 80 | 41 | 45 | 23,0 | |||||
200 | 285 | 198 | 196 | 265 | 345 | 75 | 46 | 50 | 34,0 | |||||
250 | 345 | 246 | 244 | 320 | 400 | 95 | 51 | 55 | 16 | 55,0 | ||||
300 | 410 | 294 | 294 | 375 | 460 | 54 | 60 | 3 | 83,0 | |||||
350 | 465 | 342 | 342 | 420 | 525 | 100 | 20 | 107,0 | ||||||
400 | 535 | 386 | 386 | 480 | 585 | 59 | 65 | 156,0 |
Dy | D | d1 | d2 | d3 | A | B | b | b1 | b2 | h | h3 | r | d | Масса, кг не более | |
50 | 102 | 45 | 45 | 85 | 145 | 50 | 36 | 40 | 12 | 2 | 8 | 4,0 | 10 | 4,0 | |
80 | 150 | 75 | 75 | 115 | 180 | 8,0 | |||||||||
100 | 175 | 92 | 92 | 145 | 210 | 60 | 41 | 45 | 12,5 | ||||||
150 | 250 | 136 | 136 | 205 | 290 | 46 | 50 | 29,5 | |||||||
200 | 285 | 190 | 190 | 265 | 360 | 80 | 56 | 60 | 16 | 43,0 | |||||
250 | 345 | 236 | 236 | 320 | 430 | 95 | 61 | 65 | 68,0 | ||||||
300 | 410 | 284 | 284 | 375 | 500 | 69 | 75 | 3 | 20 | 109,0 | |||||
350 | 465 | 332 | 332 | 420 | 560 | 17 | 11 | 5,8 | 135,0 | ||||||
400 | 535 | 376 | 376 | 480 | 620 | 74 | 80 | 196,0 |
Dy | D | d1 | d2 | d3 | A | B | b | b1 | b2 | h | h3 | r | d | Масса, кг не более |
15 | 55 | 12 | 10 | 35 | 75 | 30 | 24 | 28 | 9 | 2 | 6,5 | 2,8 | 10 | 1,0 |
20 | 58 | 18 | 16 | 45 | 90 | 30 | 24 | 28 | 9 | 2 | 6,5 | 2,8 | 10 | 1,0 |
25 | 68 | 25 | 22 | 50 | 100 | 40 | 26 | 30 | 9 | 2 | 6,5 | 2,8 | 10 | 1,5 |
50 | 115 | 45 | 45 | 95 | 145 | 50 | 41 | 45 | 12 | 8 | 4,0 | 6,0 | ||
80 | 150 | 75 | 75 | 130 | 180 | 46 | 50 | 11,0 | ||||||
100 | 175 | 92 | 92 | 145 | 210 | 80 | 16 | 14,0 | ||||||
150 | 250 | 136 | 136 | 205 | 290 | 56 | 60 | 14 | 10 | 4,2 | 35,5 | |||
200 | 315 | 190 | 190 | 275 | 360 | 66 | 70 | 17 | 11 | 5,8 | 63,5 | |||
250 | 380 | 236 | 236 | 330 | 430 | 100 | 76 | 80 | 20 | 107,0 | ||||
300 | 410 | 284 | 284 | 380 | 500 | 84 | 90 | 23 | 3 | 14 | 8,5 | 126,0 | ||
400 | 595 | 356 | 356 | 480 | 660 | 94 | 100 | 330,0 |
Пример условного обозначения заглушки поворотной исполнения 3 с условным проходом 100 мм на условное давление 6,3 МПа из стали марки 16ГС категории 6:
Заглушка поворотная 3-100-6,3-16ГС-6 АТК 26-18-5-93
Материальное исполнение заглушек поворотных должно соответствовать табл. 10.
Температура, °С | Наименование деталей | ||
Заглушка | Кольцо | Вставка | |
Марка стали и обозначение стандарта | Марка стали и обозначение стандарта | ||
от минус 20 до 200 |
Ст 3 ГОСТ 380 Ст 20 ГОСТ 1050 |
Ст 3 ГОСТ 380 | |
от минус 40 до 475 |
16ГС ГОСТ 5520 20ЮЧ ТУ 14-1-4853 20ЮЧ ТУ 26-0303-1532 |
09Г2С ГОСТ 19281 | |
от минус 70 до 475 | 09Г2С ГОСТ 5520 |
Материал заглушек поворотных выбирается в каждом отдельном случае в зависимости от условий эксплуатации.
Допускается изготовление заглушек поворотных из других марок сталей, исходя из условий эксплуатации, по нормативно-технической документации, утвержденной в установленном порядке.
Категории сталей Ст 3, 16ГС, 09Г2С выбираются при разработке рабочей документации в зависимости от условий эксплуатации.
