Заглушки фланцевые стальные применяются в химической, газовой и нефтяной отраслях промышленности.
Конструкция и размеры заглушек исполнения I должны соответствовать указанным на черт. 1 и в табл. 1 - 5.
Примечание. Шероховатость поверхностей А для заглушек из поковок Rа ≤ 100 мкм.
Dу | D | D1 | D2 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
10 | 75 | 50 | 35 | 12 | 10 | 2 | 6 | 11 | 4 | М10 | 0,3 |
15 | 80 | 55 | 40 | 10 | 0,4 | ||||||
20 | 90 | 65 | 50 | 16 | 0,5 | ||||||
25 | 100 | 75 | 60 | 22 | 0,6 | ||||||
32 | 120 | 90 | 70 | 14 | 12 | 28 | 14 | М12 | 1,0 | ||
40 | 130 | 100 | 80 | 3 | 36 | 1,1 | |||||
50 | 140 | 110 | 90 | 46 | 1,3 | ||||||
65 | 160 | 130 | 110 | 60 | 1,7 | ||||||
80 | 185 | 150 | 128 | 76 | 18 | M16 | 2,3 | ||||
100 | 205 | 170 | 148 | 94 | 2,8 | ||||||
125 | 235 | 200 | 178 | 16 | 14 | 118 | 8 | 4,4 | |||
150 | 260 | 225 | 202 | 142 | 5,5 | ||||||
200 | 315 | 280 | 258 | 196 | 8,3 | ||||||
250 | 370 | 335 | 312 | 244 | 12 | 11,6 | |||||
300 | 435 | 395 | 365 | 18 | 15 | 4 | 294 | 22 | М20 | 17,4 | |
350 | 485 | 445 | 415 | 344 | 22,1 | ||||||
400 | 535 | 495 | 465 | 20 | 17 | 390 | 16 | 30,6 | |||
450 | 590 | 550 | 520 | 22 | 19 | 440 | 41,8 | ||||
500 | 640 | 600 | 570 | 490 | 49,7 | ||||||
600 | 755 | 705 | 670 | 24 | 20 | 5 | 590 | 26 | 20 | М24 | 74,0 |
800 | 975 | 920 | 880 | 30 | 26 | 780 | 30 | 24 | М27 | 159,3 | |
1000 | 1175 | 1120 | 1080 | 36 | 32 | 980 | 28 | 285,5 | |||
1200 | 1400 | 1340 | 1295 | 40 | 36 | 1180 | 33 | 32 | М30 | 454,2 |
Dу* | D | D1 | D2 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
200 | 335 | 295 | 268 | 16 | 14 | 3 | 196 | 22 | 8 | М20 | 9,2 |
250 | 390 | 350 | 320 | 18 | 16 | 244 | 12 | 14,4 | |||
300 | 440 | 400 | 370 | 20 | 17 | 4 | 294 | 20,1 | |||
350 | 500 | 460 | 430 | 22 | 19 | 344 | 16 | 29,3 | |||
400 | 565 | 515 | 482 | 24 | 21 | 390 | 26 | М24 | 41,0 | ||
450 | 615 | 565 | 532 | 440 | 20 | 48,9 | |||||
500 | 670 | 620 | 585 | 26 | 23 | 490 | 64,0 | ||||
600 | 780 | 725 | 685 | 30 | 26 | 5 | 590 | 30 | М27 | 99,6 | |
800 | 1010 | 950 | 905 | 40 | 36 | 780 | 33 | 24 | М30 | 230,4 | |
1000 | 1220 | 1160 | 1110 | 45 | 41 | 980 | 28 | 385,5 | |||
1200 | 1455 | 1380 | 1330 | 55 | 51 | 1180 | 39 | 32 | М36 | 675,7 |
* Заглушки Dу 10 - 50 мм принимать по табл. 5 на Ру 4,0 МПа, Dу 65 - 150 мм принимать по табл. 3 на Ру 1,6 МПа.
Dу* | D | D1 | D2 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
65 | 180 | 145 | 122 | 16 | 14 | 3 | 60 | 18 | 4 | М16 | 2,5 |
80 | 195 | 160 | 133 | 76 | 3,0 | ||||||
100 | 215 | 180 | 158 | 94 | 8 | 3,6 | |||||
125 | 245 | 210 | 184 | 118 | 4,8 | ||||||
150 | 280 | 240 | 212 | 18 | 16 | 142 | 22 | М20 | 7,1 | ||
200 | 335 | 295 | 268 | 196 | 10,4 | ||||||
250 | 405 | 355 | 320 | 22 | 20 | 244 | 26 | 12 | М24 | 19,0 | |
300 | 460 | 410 | 370 | 24 | 21 | 4 | 294 | 26,4 | |||
350 | 520 | 470 | 430 | 26 | 23 | 344 | 16 | 37,3 | |||
400 | 580 | 525 | 482 | 30 | 27 | 390 | 30 | М27 | 54,3 | ||
450 | 640 | 585 | 532 | 440 | 20 | 66,2 | |||||
500 | 710 | 650 | 585 | 36 | 33 | 490 | 33 | М30 | 99,2 | ||
600 | 840 | 770 | 685 | 40 | 36 | 5 | 590 | 39 | 20 | М36 | 152,2 |
800 | 1020 | 950 | 905 | 50 | 46 | 780 | 24 | 294,2 | |||
1000 | 1255 | 1170 | 1110 | 60 | 56 | 980 | 45 | 28 | М42 | 539,3 | |
1200 | 1486 | 1390 | 1330 | 70 | 66 | 1180 | 52 | 32 | М48 | 885,9 |
* Заглушки Dу 10 - 50 мм принимать по табл. 5 на Ру 4,0 МПа.
Dу* | D | D1 | D2 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
200 | 360 | 310 | 278 | 24 | 22 | 3 | 196 | 26 | 12 | М24 | 16,2 |
250 | 425 | 370 | 335 | 30 | 27 | 244 | 30 | М27 | 29,1 | ||
300 | 485 | 430 | 390 | 4 | 294 | 16 | 36,8 | ||||
350 | 550 | 490 | 450 | 36 | 33 | 344 | 33 | М30 | 58,3 | ||
400 | 610 | 550 | 505 | 40 | 37 | 390 | 81,4 | ||||
450 | 660 | 600 | 555 | 440 | 20 | 95,5 | |||||
500 | 730 | 660 | 615 | 45 | 42 | 490 | 39 | М36 | 131,6 | ||
600 | 840 | 770 | 720 | 50 | 46 | 5 | 590 | 195,4 | |||
800 | 1075 | 990 | 930 | 60 | 56 | 780 | 45 | 24 | М42 | 389,9 |
* Заглушки Dу 10 - 150 мм принимать по табл. 5 на Ру 4,0 МПа.
Dу* | D | D1 | D2 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
10 | 90 | 60 | 42 | 14 | 12 | 2 | 6 | 14 | 4 | M12 | 0,5 |
15 | 95 | 65 | 47 | 10 | 0,6 | ||||||
20 | 105 | 75 | 58 | 16 | 14 | 16 | 0,8 | ||||
25 | 115 | 85 | 68 | 22 | 1,0 | ||||||
32 | 135 | 100 | 78 | 18 | 16 | 28 | 18 | M16 | 1,6 | ||
40 | 145 | 110 | 88 | 3 | 36 | 1,8 | |||||
50 | 160 | 125 | 102 | 46 | 2,2 | ||||||
65 | 180 | 145 | 122 | 20 | 18 | 60 | 8 | 3,1 | |||
80 | 195 | 160 | 133 | 76 | 3,7 | ||||||
100 | 230 | 190 | 158 | 22 | 20 | 94 | 22 | М20 | 5,8 | ||
125 | 270 | 220 | 184 | 24 | 22 | 118 | 26 | М24 | 8,8 | ||
150 | 300 | 250 | 212 | 26 | 24 | 142 | 12,1 | ||||
200 | 375 | 320 | 285 | 30 | 28 | 196 | 30 | 12 | М27 | 22,1 | |
250 | 445 | 385 | 345 | 36 | 34 | 244 | 33 | М30 | 38,4 | ||
300 | 510 | 450 | 410 | 40 | 37 | 4 | 294 | 16 | 55,2 | ||
350 | 570 | 510 | 465 | 45 | 42 | 344 | 79,7 | ||||
400 | 655 | 585 | 535 | 50 | 47 | 390 | 39 | М36 | 117,3 | ||
450 | 680 | 610 | 560 | 440 | 20 | 125,9 | |||||
500 | 755 | 670 | 615 | 55 | 52 | 490 | 45 | М42 | 170,6 |
Примечание к табл. 1 - 5. Масса подсчитана при плотности материала - 7850 кг/м3.
Пример условного обозначения круглой заглушки исполнения I с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см2) из стали 16ГС категории 6:
Заглушка I - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90
То же, квадратной:
Заглушка квадратная I - 100 - 0,6- 16ГС - 6 АТК 24.200.02-90

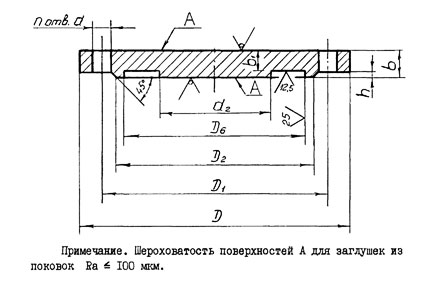

Конструкция и размеры заглушек исполнения 2 должны соответствовать указанным на черт. 2 и в таблицах 6, 6а, 7 - 10.

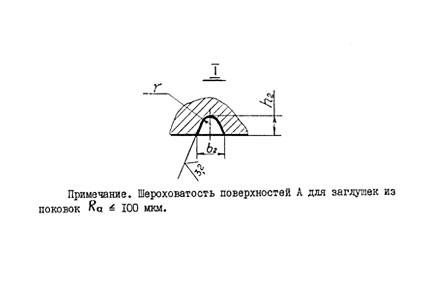

Примечание. Шероховатость поверхностей А для заглушек из поковок Ra ≤ 100 мкм.
Dу* | D | D1 | D4 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
200 | 335 | 295 | 259 | 16 | 14 | 4 | 196 | 22 | 8 | М20 | 8,8 |
250 | 390 | 350 | 312 | 18 | 16 | 244 | 12 | 14,0 | |||
300 | 440 | 400 | 363 | 20 | 17 | 5 | 294 | 19,4 | |||
350 | 500 | 460 | 421 | 22 | 19 | 344 | 16 | 28,4 | |||
400 | 565 | 515 | 473 | 24 | 21 | 390 | 26 | М24 | 39,6 | ||
450 | 615 | 565 | 523 | 440 | 20 | 47,7 | |||||
500 | 670 | 620 | 575 | 26 | 23 | 490 | 64,1 | ||||
600 | 780 | 725 | 677 | 30 | 25 | 6 | 590 | 30 | М27 | 96,0 | |
800 | 1010 | 950 | 877 | 40 | 35 | 780 | 33 | 24 | М30 | 223,7 |
* Заглушки Dу 10 - 50 мм принимать по табл. 9 на Ру 4,0 МПа, Dу 65 - 150 мм по табл. 7 на Ру 1,6 МПа.
Dy | D | D1 | D4 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
10 | 75 | 50 | 29 | 12 | 10 | 4 | 6 | 11 | 4 | М10 | 0,3 |
15 | 80 | 55 | 33 | 10 | |||||||
20 | 90 | 65 | 43 | 16 | 0,4 | ||||||
25 | 100 | 75 | 51 | 14 | 12 | 22 | 0,6 | ||||
32 | 120 | 90 | 59 | 28 | 14 | М12 | 0,8 | ||||
40 | 130 | 100 | 69 | 36 | 1,0 | ||||||
50 | 140 | 110 | 80 | 46 | 1,2 | ||||||
65 | 160 | 130 | 100 | 16 | 14 | 60 | 2,0 | ||||
80 | 185 | 150 | 115 | 76 | 18 | М16 | 2,5 | ||||
100 | 205 | 170 | 137 | 94 | 3,1 | ||||||
125 | 235 | 200 | 166 | 18 | 16 | 118 | 8 | 4,8 | |||
150 | 260 | 225 | 191 | 142 | 6,0 | ||||||
200 | 315 | 280 | 249 | 196 | 9,2 | ||||||
250 | 370 | 335 | 303 | 244 | 12 | 12,9 | |||||
300 | 435 | 395 | 356 | 20 | 17 | 5 | 294 | 22 | М20 | 19,1 | |
350 | 485 | 445 | 406 | 344 | 24,3 | ||||||
400 | 535 | 495 | 456 | 390 | 16 | 29,8 | |||||
450 | 590 | 550 | 509 | 22 | 19 | 440 | 40,9 | ||||
500 | 640 | 600 | 561 | 490 | 48,8 | ||||||
600 | 755 | 705 | 661 | 26 | 22 | 6 | 590 | 26 | 20 | М24 | 79,6 |
800 | 975 | 920 | 867 | 32 | 28 | 780 | 30 | 24 | М27 | 169,4 |
Dу* | D | D1 | D4 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
65 | 180 | 145 | 109 | 16 | 14 | 4 | 60 | 18 | 4 | M16 | 2,3 |
80 | 195 | 160 | 120 | 76 | 2,7 | ||||||
100 | 215 | 180 | 149 | 94 | 8 | 3,4 | |||||
125 | 245 | 210 | 175 | 118 | 4,5 | ||||||
150 | 280 | 240 | 203 | 18 | 16 | 142 | 22 | М20 | 6,8 | ||
200 | 335 | 295 | 259 | 196 | 12 | 10,0 | |||||
250 | 405 | 355 | 312 | 22 | 20 | 244 | 26 | М24 | 18,6 | ||
300 | 460 | 410 | 363 | 24 | 21 | 5 | 294 | 25,8 | |||
350 | 520 | 470 | 421 | 26 | 23 | 344 | 16 | 36,5 | |||
400 | 580 | 525 | 473 | 30 | 27 | 390 | 30 | М27 | 53,4 | ||
450 | 640 | 585 | 523 | 440 | 20 | 65,1 | |||||
500 | 710 | 650 | 575 | 36 | 33 | 490 | 33 | М30 | 97,9 | ||
600 | 840 | 770 | 677 | 40 | 35 | 6 | 590 | 39 | М36 | 148,3 | |
800 | 1020 | 950 | 877 | 50 | 45 | 780 | 24 | 288,4 |
Dу** | D | D1 | D4 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
200 | 360 | 310 | 259 | 24 | 22 | 4 | 196 | 26 | 12 | М24 | 15,7 |
250 | 425 | 370 | 312 | 30 | 28 | 244 | 30 | М27 | 28,3 | ||
300 | 485 | 430 | 363 | 27 | 5 | 294 | 16 | 35,6 | |||
350 | 550 | 490 | 421 | 36 | 33 | 344 | 33 | М30 | 56,9 | ||
400 | 610 | 550 | 473 | 40 | 37 | 390 | 79,7 | ||||
450 | 660 | 600 | 523 | 440 | 20 | 93,6 | |||||
500 | 730 | 660 | 575 | 45 | 42 | 490 | 39 | М36 | 129,3 | ||
600 | 840 | 770 | 677 | 50 | 45 | 6 | 590 | 189,9 | |||
800 | 1075 | 990 | 877 | 60 | 55 | 780 | 45 | 24 | М42 | 381,4 |
Примечание к табл. 7, 8
* Заглушки Dу 10 - 50 мм принимать по табл. 9 на Ру 4,0 МПа.
** Заглушки Dу 65 - 150 мм принимать по табл. 9 на Ру 4,0 МПа.
Dу | D | D1 | D4 | b | b1 | h | d2 | d | n |
Номинальный диаметр шпилек |
Масса, кг, не более |
10 | 90 | 60 | 34 | 14 | 12 | 4 | 6 | 14 | 4 | M12 | 0,4 |
15 | 95 | 65 | 39 | 10 | 0,5 | ||||||
20 | 105 | 75 | 50 | 16 | 14 | 16 | 0,7 | ||||
25 | 115 | 85 | 57 | 22 | 0,8 | ||||||
32 | 135 | 100 | 65 | 18 | 16 | 28 | 18 | M16 | 1,4 | ||
40 | 145 | 110 | 75 | 17 | 36 | 1,8 | |||||
50 | 160 | 125 | 87 | 46 | 2,2 | ||||||
65 | 180 | 145 | 108 | 20 | 18 | 60 | 8 | 3,0 | |||
80 | 195 | 160 | 120 | 76 | 3,5 | ||||||
100 | 230 | 190 | 149 | 22 | 20 | 94 | 22 | М20 | 5,5 | ||
125 | 270 | 220 | 175 | 24 | 22 | 118 | 26 | М24 | 8,5 | ||
150 | 300 | 250 | 203 | 26 | 24 | 142 | 11,7 | ||||
200 | 375 | 320 | 259 | 30 | 28 | 196 | 30 | 12 | М27 | 21,4 | |
250 | 445 | 385 | 312 | 36 | 34 | 244 | 33 | М30 | 37,4 | ||
300 | 510 | 450 | 363 | 40 | 37 | 5 | 294 | 16 | 53,6 | ||
350 | 570 | 510 | 421 | 45 | 42 | 344 | 77,8 | ||||
400 | 655 | 585 | 473 | 50 | 47 | 390 | 39 | М36 | 114,5 | ||
450 | 680 | 610 | 523 | 440 | 20 | 123,9 | |||||
500 | 755 | 670 | 575 | 55 | 50 | 490 | 45 | М42 | 164,4 |
Dу | D | D1 | D4 | b | b1 | h | d2 | d | n |
Номинальный диаметр шпилек |
Масса, кг, не более |
10 | 100 | 70 | 34 | 18 | 16 | 4 | 6 | 14 | 4 | М12 | 0,7 |
15 | 105 | 75 | 39 | 10 | 0,8 | ||||||
20 | 125 | 90 | 50 | 20 | 18 | 16 | 18 | M16 | 1,3 | ||
25 | 135 | 100 | 57 | 22 | 20 | 22 | 1,8 | ||||
32 | 150 | 110 | 65 | 28 | 22 | М20 | 2,2 | ||||
40 | 165 | 125 | 75 | 24 | 22 | 36 | 3,0 | ||||
50 | 175 | 135 | 87 | 46 | 3,4 | ||||||
65 | 200 | 160 | 109 | 28 | 26 | 60 | 8 | 5,3 | |||
80 | 210 | 170 | 120 | 76 | 5,9 | ||||||
100 | 250 | 200 | 149 | 94 | 26 | М24 | 8,4 | ||||
125 | 295 | 240 | 175 | 32 | 30 | 118 | 30 | М27 | 13,8 | ||
150 | 340 | 280 | 203 | 36 | 34 | 142 | 33 | М30 | 21,1 | ||
200 | 405 | 345 | 259 | 40 | 38 | 196 | 12 | 33,8 | |||
250 | 470 | 400 | 312 | 45 | 43 | 244 | 39 | М36 | 51,9 | ||
300 | 530 | 460 | 363 | 50 | 47 | 5 | 294 | 16 | 72,1 | ||
350 | 595 | 525 | 421 | 55 | 52 | 344 | 103,2 | ||||
400 | 670 | 585 | 473 | 60 | 57 | 390 | 45 | М42 | 143,2 | ||
500 | 800 | 705 | 575 | 70 | 65 | 490 | 52 | 20 | М48 | 234,2 | |
600 | 925 | 820 | 677 | 80 | 75 | 6 | 590 | 56 | М52 | 364,9 |
Примечание к табл. 6 - 10 Масса подсчитана при плотности материала - 7850 кг/м3.
Пример условного обозначения круглой заглушки исполнения 2 с условным проходом 80 мм на условное давление 1,6 МПа (16 кгс/см2) из стали 16ГС категории 6:
Заглушка 2 - 80 - 1,6 - 16ГС - 6 АТК 24.200.02-90
То же, квадратной:
Заглушка квадратная 2 - 80 - 1,6 - 16ГС - 6 АТК 24.200.02-90
Конструкция и размеры заглушек исполнения 3 должны соответствовать указанным на черт. 3 и в табл. 11 - 16
Dу | D | D1 | D3 | D4 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
10 | 75 | 50 | 19 | 29 | 14 | 13 | 4 | 6 | 11 | 4 | M10 | 0,3 |
15 | 80 | 55 | 23 | 33 | 10 | 0,4 | ||||||
20 | 90 | 65 | 33 | 43 | 12 | 16 | 0,4 | |||||
25 | 100 | 75 | 41 | 51 | 22 | 0,5 | ||||||
32 | 120 | 90 | 49 | 59 | 28 | 14 | М12 | 0,7 | ||||
40 | 130 | 100 | 55 | 69 | 36 | 0,9 | ||||||
50 | 140 | 110 | 66 | 80 | 46 | 1,1 | ||||||
65 | 160 | 130 | 86 | 100 | 60 | 1,4 | ||||||
80 | 185 | 150 | 101 | 115 | 76 | 18 | M16 | 1,9 | ||||
100 | 205 | 170 | 117 | 137 | 16 | 14 | 94 | 2,9 | ||||
125 | 235 | 200 | 146 | 166 | 118 | 8 | 3,9 | |||||
150 | 260 | 225 | 171 | 191 | 142 | 4,9 | ||||||
200 | 315 | 280 | 229 | 249 | 196 | 7,5 | ||||||
250 | 370 | 335 | 283 | 303 | 244 | 12 | 10,6 | |||||
300 | 435 | 395 | 336 | 356 | 18 | 16 | 5 | 294 | 22 | М20 | 16,4 | |
350 | 485 | 445 | 386 | 406 | 344 | 20,9 | ||||||
400 | 535 | 495 | 436 | 456 | 20 | 17 | 390 | 16 | 28,4 | |||
450 | 590 | 550 | 489 | 509 | 22 | 19 | 440 | 39,2 | ||||
500 | 640 | 600 | 541 | 561 | 490 | 46,8 | ||||||
600 | 755 | 705 | 635 | 661 | 24 | 21 | 6 | 590 | 26 | 20 | М24 | 71,5 |
800 | 975 | 920 | 841 | 867 | 30 | 27 | 780 | 30 | 24 | М27 | 154,9 |
Dу* | D | D1 | D3 | D4 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
200 | 335 | 295 | 239 | 259 | 16 | 14 | 4 | 196 | 22 | 8 | М20 | 8,3 |
250 | 390 | 350 | 292 | 312 | 18 | 16 | 244 | 12 | 13,3 | |||
300 | 440 | 400 | 343 | 363 | 20 | 17 | 5 | 294 | 18,4 | |||
350 | 500 | 460 | 395 | 421 | 22 | 19 | 344 | 16 | 27,2 | |||
400 | 565 | 515 | 447 | 473 | 24 | 21 | 390 | 26 | М24 | 38,1 | ||
450 | 615 | 565 | 497 | 523 | 440 | 20 | 46,0 | |||||
500 | 670 | 620 | 549 | 575 | 26 | 23 | 490 | 62,2 | ||||
600 | 780 | 725 | 651 | 677 | 30 | 25 | 6 | 590 | 30 | М27 | 93,2 | |
800 | 1010 | 950 | 851 | 877 | 40 | 35 | 780 | 33 | 24 | М30 | 219,4 |
* Заглушки Dу 10 - 50 принимать по табл. 15 на Ру 4,0 МПа, Dу 65 - 150 мм по табл. 13 на Ру 1,6 МПа.
Dу* | D | D1 | D3 | D4 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
65 | 180 | 145 | 95 | 109 | 16 | 14 | 4 | 60 | 18 | 4 | M16 | 2,2 |
80 | 195 | 160 | 106 | 120 | 76 | 2,6 | ||||||
100 | 215 | 180 | 129 | 149 | 94 | 8 | 3,2 | |||||
125 | 245 | 210 | 155 | 175 | 15 | 118 | 4,5 | |||||
150 | 280 | 240 | 183 | 203 | 18 | 16 | 142 | 22 | М20 | 6,4 | ||
200 | 335 | 295 | 239 | 259 | 20 | 18 | 196 | 12 | 10,8 | |||
250 | 405 | 355 | 292 | 312 | 22 | 20 | 244 | 26 | М24 | 17,8 | ||
300 | .460 | 410 | 343 | 363 | 24 | 21 | 5 | 294 | 24,6 | |||
350 | 520 | 470 | 395 | 421 | 26 | 23 | 344 | 16 | 35,1 | |||
400 | 580 | 525 | 447 | 473 | 30 | 27 | 390 | 30 | М27 | 51,6 | ||
450 | 640 | 585 | 497 | 523 | 440 | 20 | 63,1 | |||||
500 | 710 | 650 | 549 | 575 | 36 | 33 | 490 | 33 | М30 | 95,6 | ||
600 | 840 | 770 | 651 | 677 | 40 | 35 | 6 | 590 | 39 | М36 | 144,8 | |
800 | 1020 | 950 | 851 | 877 | 50 | 45 | 780 | 24 | 283,1 |
Dу** | D | D1 | D3 | D4 | D | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
200 | 360 | 310 | 239 | 259 | 24 | 22 | 4 | 196 | 26 | 12 | М24 | 15,1 |
250 | 425 | 370 | 292 | 312 | 30 | 28 | 244 | 30 | М27 | 27,5 | ||
300 | 485 | 430 | 343 | 363 | 27 | 5 | 294 | 16 | 34,5 | |||
350 | 550 | 490 | 395 | 421 | 36 | 33 | 344 | 33 | М30 | 55,5 | ||
400 | 610 | 550 | 447 | 473 | 40 | 37 | 390 | 77,9 | ||||
450 | 660 | 600 | 497 | 523 | 440 | 20 | 91,7 | |||||
500 | 730 | 660 | 549 | 575 | 45 | 42 | 490 | 39 | М36 | 127,0 | ||
600 | 840 | 770 | 651 | 677 | 50 | 45 | 6 | 590 | 190,7 | |||
800 | 1075 | 990 | 851 | 877 | 60 | 55 | 780 | 45 | 24 | М42 | 382,6 |
Примечание к табл. 13, 14
* Заглушки Dу 10 - 50 мм принимать по табл. 15 на Ру 4,0 МПа.
** Заглушки Dу 65 - 150 мм принимать по табл. 15 на Ру 4,0 МПа.
Dу | D | D1 | D3 | D4 | b | b1 | h | d2 | d | n |
Номинальный диаметр шпилек |
Масса, кг, не более |
10 | 90 | 60 | 24 | 34 | 14 | 12 | 4 | 6 | 14 | 4 | M12 | 0,4 |
15 | 95 | 65 | 29 | 39 | 10 | 0,5 | ||||||
20 | 105 | 75 | 36 | 50 | 16 | 14 | 16 | 0,7 | ||||
25 | 115 | 85 | 43 | 57 | 22 | 0,8 | ||||||
32 | 135 | 100 | 51 | 65 | 18 | 16 | 28 | 18 | M16 | 1,4 | ||
40 | 145 | 110 | 61 | 75 | 36 | 1,6 | ||||||
50 | 160 | 125 | 73 | 87 | 46 | 1,9 | ||||||
65 | 180 | 145 | 95 | 109 | 20 | 18 | 60 | 8 | 2,8 | |||
80 | 195 | 160 | 106 | 120 | 76 | 3,3 | ||||||
100 | 230 | 190 | 129 | 149 | 22 | 20 | 94 | 22 | М20 | 5,3 | ||
125 | 270 | 220 | 155 | 175 | 24 | 22 | 118 | 26 | М24 | 8,2 | ||
150 | 300 | 250 | 183 | 203 | 26 | 24 | 142 | 11,3 | ||||
200 | 375 | 320 | 239 | 259 | 30 | 28 | 196 | 30 | 12 | М27 | 20,8 | |
250 | 445 | 385 | 292 | 312 | 36 | 34 | 244 | 33 | М30 | 36,6 | ||
300 | 510 | 450 | 343 | 363 | 40 | 37 | 5 | 294 | 16 | 52,4 | ||
350 | 570 | 510 | 395 | 421 | 45 | 42 | 344 | 76,4 | ||||
400 | 655 | 585 | 447 | 473 | 50 | 47 | 390 | 39 | М36 | 112,8 | ||
450 | 680 | 610 | 497 | 523 | 440 | 20 | 123,5 | |||||
500 | 755 | 670 | 549 | 575 | 55 | 50 | 490 | 45 | М42 | 162,0 |
Dу | D | D1 | D3 | D4 | b | b1 | h | d2 | d | n |
Номинальный диаметр шпилек |
Масса, кг, не более |
10 | 100 | 70 | 24 | 34 | 18 | 16 | 4 | 6 | 14 | 4 | M12 | 0,7 |
15 | 105 | 75 | 29 | 39 | 10 | 0,8 | ||||||
20 | 125 | 90 | 36 | 50 | 20 | 18 | 16 | 18 | M16 | 1,3 | ||
25 | 135 | 100 | 43 | 57 | 22 | 20 | 22 | 1,8 | ||||
32 | 150 | 110 | 51 | 65 | 28 | 22 | М20 | 2,0 | ||||
40 | 165 | 125 | 61 | 75 | 24 | 22 | 36 | 2,9 | ||||
50 | 175 | 135 | 73 | 87 | 46 | 3,3 | ||||||
65 | 200 | 160 | 95 | 109 | 28 | 26 | 60 | 8 | 5,1 | |||
80 | 210 | 170 | 106 | 120 | 76 | 5,8 | ||||||
100 | 250 | 200 | 129 | 149 | 94 | 26 | М24 | 8,2 | ||||
125 | 295 | 240 | 155 | 175 | 32 | 30 | 118 | 30 | М27 | 13,5 | ||
150 | 340 | 280 | 183 | 203 | 36 | 34 | 142 | 33 | М30 | 20,7 | ||
200 | 405 | 345 | 239 | 259 | 40 | 38 | 196 | 12 | 33,3 | |||
250 | 470 | 400 | 292 | 312 | 45 | 43 | 244 | 39 | М36 | 51,2 | ||
300 | 530 | 460 | 343 | 363 | 50 | 47 | 5 | 294 | 16 | 70,9 | ||
350 | 595 | 525 | 395 | 421 | 55 | 52 | 344 | 101,8 | ||||
400 | 670 | 585 | 447 | 473 | 60 | 57 | 390 | 45 | М42 | 141,5 | ||
500 | 800 | 705 | 549 | 575 | 70 | 65 | 490 | 52 | 20 | М48 | 231,9 | |
600 | 925 | 820 | 651 | 677 | 80 | 75 | 6 | 590 | 56 | М52 | 361,3 |
Примечание к табл. 11 - 16, Масса подсчитана при плотности материала - 7850 кг/м3.
Пример условного обозначения круглой заглушки исполнения 3 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см2) из стали 16ГС категории 6:
Заглушка 3 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90
То же, квадратной:
Заглушка квадратная 3 - 100 - 0,6 - 16ГС - 6 АТК 24.200.02-90
То же, под фторопластовую прокладку:
Заглушка 3 - 100 - 0,6 Ф - 16ГС - 6 АТК 24.200.02-90
Dу | D3 | D4 | h | ||
Pу, МПа (кгс/см2) | |||||
0,6 (6) | ≥ 1,0 (10) | 0,6 (6) | ≥ 1,0 (10) | ||
10 | 18 | 23 | 30 | 35 | 4 |
15 | 22 | 28 | 34 | 40 | |
20 | 32 | 35 | 44 | 51 | |
25 | 40 | 42 | 52 | 58 | |
32 | 48 | 50 | 60 | 66 | |
40 | 54 | 60 | 70 | 76 | |
50 | 65 | 72 | 81 | 88 | |
65 | 85 | 94 | 101 | 110 | |
80 | 100 | 105 | 116 | 121 | |
100 | 116 | 128 | 138 | 150 | 6 |
125 | 145 | 154 | 167 | 176 | |
150 | 170 | 182 | 192 | 204 | |
200 | 228 | 238 | 250 | 260 | |
250 | 282 | 291 | 304 | 313 | |
300 | 335 | 342 | 357 | 364 | |
350 | 385 | 394 | 407 | 422 | |
400 | 435 | 446 | 457 | 474 | |
450 | 488 | 496 | 510 | 524 | |
500 | 540 | 548 | 562 | 576 | |
600 | 634 | 650 | 662 | 678 |
Конструкция и размеры заглушек исполнения 4 должны соответствовать указанным на черт. 4 и в табл. 18 - 20
Примечание. Шероховатость поверхностей А для заглушек из поковок Ra ≤ 100 мкм.
Dу* | D | D1 | D2 | b | b1 | h | D8 | b2 | h2 | r | d2 | d | n |
Номинальный диаметр шпилек |
Масса, кг, не более |
50 | 175 | 135 | 102 | 26 | 24 | 3 | 85 | 12 | 8,0 | 4,0 | 46 | 22 | 4 | М20 | 3,8 |
65 | 200 | 160 | 132 | 110 | 60 | 8 | 4,9 | ||||||||
80 | 210 | 170 | 133 | 30 | 28 | 115 | 76 | 6,4 | |||||||
100 | 250 | 200 | 170 | 145 | 94 | 26 | М24 | 9,3 | |||||||
125 | 295 | 240 | 205 | 32 | 30 | 175 | 118 | 30 | М27 | 14,0 | |||||
150 | 340 | 280 | 240 | 36 | 34 | 205 | 142 | 33 | М30 | 21,5 | |||||
200 | 405 | 345 | 285 | 40 | 38 | 265 | 196 | 12 | 34,2 | ||||||
250 | 470 | 400 | 345 | 45 | 43 | 320 | 244 | 39 | М36 | 51,6 | |||||
300 | 530 | 460 | 410 | 42 | 4 | 375 | 294 | 16 | 65,3 | ||||||
350 | 595 | 525 | 465 | 50 | 47 | 420 | 344 | 94,3 | |||||||
400 | 670 | 585 | 535 | 55 | 52 | 480 | 390 | 45 | М42 | 132,4 | |||||
450 | 730 | 650 | 590 | 60 | 57 | 520 | 440 | 20 | 172,3 |
* Заглушки Dу 10 - 40 мм принимать по табл. 20 на Ру 16,0 МПа.
Dу | D | D1 | D2 | b | b1 | h | D8 | b2 | h2 | r | d2 | d | n |
Номинальный диаметр шпилек |
Масса, кг, не более |
50 | 195 | 145 | 102 | 30 | 28 | 3 | 85 | 12 | 8,0 | 4,0 | 46 | 26 | 4 | М24 | 5,5 |
65 | 220 | 170 | 140 | 36 | 34 | 110 | 60 | 8 | 8,5 | ||||||
80 | 230 | 180 | 150 | 115 | 76 | 9,4 | |||||||||
100 | 265 | 210 | 175 | 145 | 94 | 30 | М27 | 12,5 | |||||||
125 | 310 | 250 | 210 | 40 | 38 | 175 | 118 | 33 | М30 | 19,6 | |||||
150 | 350 | 290 | 250 | 45 | 43 | 205 | 142 | 12 | 28,1 | ||||||
200 | 430 | 360 | 285 | 50 | 48 | 265 | 196 | 39 | М36 | 47,8 | |||||
250 | 500 | 430 | 345 | 55 | 53 | 320 | 244 | 73,7 | |||||||
300 | 585 | 500 | 410 | 60 | 57 | 4 | 375 | 294 | 45 | 16 | М42 | 106,4 | |||
350 | 655 | 560 | 465 | 70 | 67 | 420 | 17 | 11,0 | 5,8 | 344 | 52 | М48 | 156,1 | ||
400 | 715 | 620 | 535 | 75 | 72 | 480 | 390 | 204,6 |
* Заглушки Dу 10 - 40 мм принимать по табл. 20 на Ру 16,0 МПа.
Dу | D | D1 | D2 | b | b1 | h | D8 | b2 | h2 | r | d2 | d | n |
Номинальный диаметр шпилек |
Масса, кг, не более |
15 | 105 | 75 | 55 | 26 | 24 | 2 | 35 | 9 | 6,5 | 2,8 | 10 | 14 | 4 | М12 | 1,4 |
20 | 125 | 90 | 58 | 28 | 26 | 45 | 16 | 18 | M16 | 2,2 | |||||
25 | 135 | 100 | 68 | 30 | 28 | 50 | 22 | 2,8 | |||||||
32 | 150 | 110 | 78 | 65 | 28 | 22 | М20 | 3,4 | |||||||
40 | 165 | 125 | 88 | 3 | 75 | 36 | 4,0 | ||||||||
50 | 195 | 145 | 115 | 36 | 34 | 95 | 12 | 8,0 | 4,0 | 46 | 26 | М24 | 6,9 | ||
65 | 220 | 170 | 140 | 40 | 38 | 110 | 60 | 8 | 9,6 | ||||||
80 | 230 | 180 | 150 | 130 | 76 | 10,6 | |||||||||
100 | 265 | 210 | 175 | 145 | 94 | 30 | М27 | 14,1 | |||||||
125 | 310 | 250 | 210 | 45 | 43 | 190 | 118 | 33 | М30 | 22,3 | |||||
150 | 350 | 290 | 250 | 55 | 53 | 205 | 14 | 10,0 | 4,2 | 142 | 12 | 34,7 | |||
200 | 430 | 360 | 315 | 60 | 58 | 275 | 17 | 11,0 | 5,8 | 196 | 39 | М36 | 58,0 | ||
250 | 500 | 430 | 380 | 70 | 68 | 330 | 244 | 95,3 | |||||||
300 | 585 | 500 | 410 | 80 | 77 | 4 | 380 | 23 | 14,0 | 8,5 | 294 | 45 | 16 | М42 | 143,2 |
350 | 700 | 590 | 520 | 95 | 92 | 420 | 344 | 52 | М48 | 249,0 | |||||
400 | 770 | 660 | 595 | 100 | 97 | 5 | 480 | 390 | 20 | 316,9 |
Примечание к табл. 18 - 20. Масса подсчитана при плотности материала - 7850 кг/м3.
Пример условного обозначения круглой заглушки исполнения 4 с условным проходом 100 мм на условное давление 6,3 МПа (63 кгс/см2) из стали 16ГС категории 6:
Заглушка 4 - 100 - 6,3 - 16ГС - 6 АТК 24.200.02-90
Конструкция и размеры заглушек исполнения 5 должны соответствовать указанным на черт. 5 и в таблицах 21, 21а, 21б, 21в, 21г.
Примечание. Шероховатость поверхностей А для заглушек из поковок Rа ≤ 100 мкм.
Dу | D | D1 | D2 | D6 | b | b1 | h | d2 | d | n |
Номинальный диаметр шпилек |
Масса, кг, не более |
10 | 90 | 60 | 42 | 35 | 16 | 13 | 2 | 6 | 14 | 4 | М12 | 0,7 |
15 | 95 | 65 | 47 | 40 | 10 | 0,8 | ||||||
20 | 105 | 75 | 58 | 51 | 16 | 1,0 | ||||||
25 | 115 | 85 | 68 | 58 | 18 | 15 | 22 | 1,3 | ||||
32 | 135 | 100 | 78 | 66 | 28 | 18 | M16 | 1,7 | ||||
40 | 145 | 110 | 88 | 76 | 3 | 36 | 2,0 | |||||
50 | 160 | 125 | 102 | 88 | 20 | 17 | 4 | 46 | 2,6 | |||
65 | 180 | 145 | 122 | 110 | 3 | 60 | 8 | 3,3 | ||||
80 | 195 | 160 | 133 | 121 | 22 | 19 | 4 | 76 | 4,3 | |||
100 | 230 | 190 | 158 | 150 | 94 | 22 | М20 | 5,9 | ||||
125 | 270 | 220 | 184 | 176 | 25 | 22 | 3 | 118 | 26 | М24 | 9,5 | |
150 | 300 | 250 | 212 | 204 | 26 | 23 | 4 | 142 | 12,5 | |||
200 | 375 | 320 | 285 | 260 | 30 | 27 | 196 | 30 | 12 | М27 | 22,5 | |
250 | 445 | 385 | 345 | 313 | 36 | 33 | 244 | 33 | М30 | 38,8 | ||
300 | 510 | 450 | 410 | 364 | 40 | 36 | 5 | 294 | 16 | 56,6 | ||
350 | 570 | 510 | 465 | 422 | 45 | 41 | 4 | 344 | 87,7 | |||
400 | 655 | 585 | 535 | 474 | 50 | 46 | 390 | 39 | М36 | 123,5 | ||
450 | 680 | 610 | 560 | 524 | 440 | 20 | 128,4 | |||||
500 | 755 | 670 | 615 | 576 | 55 | 51 | 5 | 490 | 45 | М42 | 172,8 |
Примечание. Масса подсчитана при плотности материала - 7850 кг/м3.
Пример условного обозначения заглушки исполнения 5 с условным проходом 80 мм на условное давление 4,0 МПа (40 кгс/см2) из стали 16ГС категории 6:
Заглушка 5 - 80 - 4,0 - 16ГС - 6 АТК 24.200.02-90
Dy | D | D1 | D2 | D6 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
10 | 75 | 50 | 35 | 30 | 14 | 11 | 2 | 6 | 11 | 4 | М10 | 0,4 |
15 | 80 | 55 | 40 | 34 | 10 | 0,5 | ||||||
20 | 90 | 65 | 50 | 44 | 16 | 0,6 | ||||||
25 | 100 | 75 | 60 | 52 | 16 | 13 | 22 | 0,9 | ||||
32 | 120 | 90 | 70 | 60 | 28 | 14 | М12 | 1,2 | ||||
40 | 130 | 100 | 80 | 70 | 3 | 36 | 1,4 | |||||
50 | 140 | 110 | 90 | 81 | 46 | 1,6 | ||||||
65 | 160 | 130 | 100 | 101 | 18 | 15 | 60 | 2,4 | ||||
80 | 185 | 150 | 128 | 116 | 76 | 18 | М16 | 3,3 | ||||
100 | 205 | 170 | 148 | 138 | 94 | 4,1 | ||||||
125 | 235 | 200 | 178 | 167 | 20 | 17 | 118 | 8 | 5,9 | |||
150 | 260 | 225 | 202 | 192 | 142 | 7,3 | ||||||
200 | 315 | 280 | 258 | 250 | 196 | 11,0 | ||||||
250 | 370 | 335 | 312 | 304 | 244 | 12 | 15,2 | |||||
300 | 435 | 395 | 365 | 357 | 22 | 18 | 4 | 294 | 22 | М20 | 22,7 | |
350 | 485 | 445 | 415 | 407 | 344 | 28,7 | ||||||
400 | 535 | 495 | 465 | 457 | 390 | 16 | 35,0 | |||||
450 | 590 | 550 | 520 | 510 | 440 | 42,8 | ||||||
500 | 640 | 600 | 570 | 562 | 490 | 50,9 | ||||||
600 | 755 | 705 | 670 | 662 | 28 | 23 | 5 | 590 | 26 | 20 | М24 | 90,2 |
800 | 975 | 920 | 880 | 868 | 36 | 31 | 780 | 30 | 24 | М27 | 197,0 |
Dy* | D | D1 | D2 | D6 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
200 | 335 | 295 | 268 | 260 | 20 | 17 | 3 | 196 | 22 | 8 | М20 | 12,3 |
250 | 390 | 350 | 320 | 313 | 22 | 19 | 244 | 12 | 18,4 | |||
300 | 440 | 400 | 370 | 364 | 25 | 21 | 4 | 294 | 26,7 | |||
350 | 500 | 460 | 430 | 422 | 344 | 16 | 34,6 | |||||
400 | 565 | 515 | 482 | 474 | 390 | 26 | М24 | 44,0 | ||||
450 | 615 | 565 | 532 | 524 | 440 | 20 | 52,4 | |||||
500 | 670 | 620 | 585 | 576 | 26 | 22 | 490 | 65,4 | ||||
600 | 780 | 725 | 685 | 678 | 30 | 25 | 5 | 590 | 30 | М27 | 102,3 | |
800 | 1010 | 950 | 905 | 878 | 40 | 35 | 780 | 33 | 24 | М30 | 235,1 |
* Заглушки Dу 10 - 50 мм принимать по таблице 21 на Ру 4,0 МПа, Dу 65 - 150 по таблице 21в на Ру 1,6 МПа.
Dy* | D | D1 | D2 | D6 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
65 | 180 | 145 | 122 | 110 | 20 | 17 | 3 | 60 | 18 | 4 | М16 | 3,4 |
80 | 195 | 160 | 133 | 121 | 76 | 4,1 | ||||||
100 | 215 | 180 | 158 | 150 | 94 | 8 | 4,9 | |||||
125 | 245 | 210 | 184 | 176 | 118 | 6,4 | ||||||
150 | 280 | 240 | 212 | 204 | 142 | 22 | М20 | 8,3 | ||||
200 | 335 | 295 | 268 | 260 | 196 | 12 | 12,0 | |||||
250 | 405 | 355 | 320 | 313 | 22 | 19 | 244 | 26 | М24 | 19,5 | ||
300 | 460 | 410 | 370 | 364 | 25 | 21 | 4 | 294 | 28,7 | |||
350 | 520 | 470 | 430 | 422 | 26 | 22 | 344 | 16 | 38,4 | |||
400 | 580 | 525 | 482 | 474 | 28 | 24 | 390 | 30 | М27 | 51,7 | ||
450 | 640 | 585 | 532 | 524 | 30 | 26 | 440 | 20 | 63,0 | |||
500 | 710 | 650 | 585 | 576 | 36 | 32 | 490 | 33 | М30 | 101,5 | ||
600 | 840 | 770 | 685 | 678 | 40 | 35 | 5 | 590 | 39 | М36 | 157,0 | |
800 | 1020 | 950 | 905 | 878 | 50 | 45 | 780 | 24 | 299,1 |
* Заглушки Dу 10 - 50 мм принимать по таблице 21 на Ру 4,0 МПа
Dу* | D | D1 | D2 | D6 | b | b1 | h | d2 | d | n |
Номинальный диаметр болтов или шпилек |
Масса, кг, не более |
200 | 360 | 310 | 278 | 260 | 25 | 22 | 3 | 196 | 26 | 12 | М24 | 17,5 |
250 | 425 | 370 | 335 | 313 | 244 | 30 | М27 | 24,5 | ||||
300 | 485 | 430 | 390 | 364 | 30 | 26 | 4 | 294 | 16 | 38,1 | ||
350 | 550 | 490 | 450 | 422 | 36 | 32 | 344 | 33 | М30 | 60,0 | ||
400 | 610 | 550 | 505 | 474 | 40 | 36 | 390 | 83,4 | ||||
450 | 660 | 600 | 555 | 524 | 440 | 20 | 97,6 | |||||
500 | 730 | 660 | 615 | 576 | 490 | 39 | М36 | 118,8 | ||||
600 | 840 | 770 | 720 | 678 | 50 | 45 | 5 | 590 | 200,1 | |||
800 | 1075 | 990 | 930 | 878 | 60 | 55 | 780 | 45 | 24 | М42 | 361,8 |
* Заглушки Dу 10 - 150 мм принимать по таблице 21 на Ру 4,0 МПа.
Примечание. Масса подсчитана при плотности материала - 7850 кг/м3.
Пример условного обозначения заглушки исполнения 5 с условным проходом 80 мм на условное давление 4,0 МПа (40 кгс/см2) из стали 16ГС категории 6:
Заглушка 5 - 80 - 4,0 - 16ГС - 6 АТК 24.200.02-90
Задайте свой вопрос здесь
