Отводы по ОСТ 34.10.751-97 применяют для изменения направления потока рабочей среды в трубопроводе тепловых электростанций при рабочих параметрах Р≤2,2МПа и Т≤425˚С.
Для изготовления используют бесшовные трубы из углеродистой и низколегированной сталей.
Геометрические размеры отводов регламентирует ОСТ 34.10.751-97.
Технические требования к изготовлению определяет ОСТ 34.10.766-97.
Условное давление Pу, МПа (кгс/см2) | Рабочее давление Pраб, МПа (кгс/см2) для температуры рабочей среды, °С | |||||
200 | 250 | 300 | 350 | 400 | 425 | |
4,0 (40,0) | - | - | - | - | - | 2,0 (20,0) |
2,5 (25,0) | 2,2 (22,0) | 2,2 (22,0) | 1,9 (19,0) | 1,7 (17,0) | 1,5 (15,0) | 1,3 (13,0) |
Для трубопроводов тепловых сетей допускается применение крутоизогнутых колен на рабочее давление до 2,5 МПа при рабочей температуре до 200 °С.

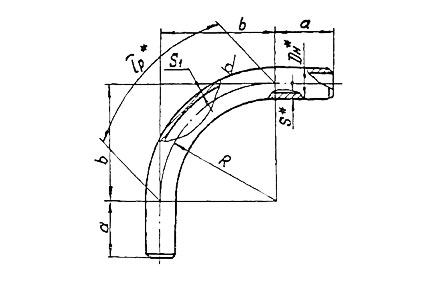

Конструкция и размеры гнутых колен должны соответствовать указанным на чертеже 1 и в таблице 2.:
Услов ное дав ление Pу, МПа (кгс/см2) |
Услов ный проход Dу |
Размеры присое диняемых труб Dн×S |
Dн | S | S1 | a | a1 | L | R | Масса 1 м трубы, кг | Углы разворота потока φ | ||||||||||||||
не менее | 15° | 22°30’ | 30° | 45° | 60° | 75° | 90° | ||||||||||||||||||
Tр | b | Tр | b | Tр | b | Tр | b | Tр | b | Tр | b | Tр | b | ||||||||||||
4,0 (40) | 80 | 89×3,5 | 89 | 4,5 | 3,2 | 250 | 600 | 250 | 250 | 9,38 | 66 | 33 | 98 | 50 | 131 | 67 | 196 | 104 | 262 | 144 | 327 | 192 | 393 | 250 | |
100 | 108×4 | 108 | 6,0 | 3,6 | 15,09 | ||||||||||||||||||||
125 | 133×4 | 133 | 4,2 | 300 | 300 | 300 | 18,79 | 79 | 40 | 118 | 60 | 157 | 80 | 236 | 124 | 314 | 173 | 393 | 230 | 471 | 300 | ||||
150 | 159×5 | 159 | 7,0 | 4,9 | 350 | 350 | 350 | 26,24 | 92 | 46 | 138 | 70 | 183 | 94 | 275 | 145 | 367 | 202 | 458 | 269 | 550 | 350 | |||
200 | 219×7 | 219 | 9,0 | 6,3 | 400 | 700 | 400 | 500 | 46,61 | 131 | 66 | 196 | 100 | 262 | 134 | 393 | 207 | 524 | 289 | 655 | 384 | 785 | 500 | ||
250 | 273×8 | 273 | 11,0 | 7,7 | 500 | 800 | 500 | 750 | 71,07 | 197 | 99 | 295 | 149 | 393 | 201 | 589 | 311 | 785 | 433 | 982 | 575 | 1180 | 750 | ||
300 | 325×8 | 325 | 13,0 | 9,2 | 600 | 1000 | 600 | 900 | 100,03 | 236 | 119 | 353 | 179 | 471 | 241 | 707 | 373 | 943 | 520 | 1178 | 690 | 1413 | 900 | ||
350 | 377×9 | 377 | 15,0 | 10,5 | 800 | 800 | 1050 | 133,91 | 275 | 138 | 412 | 209 | 550 | 281 | 825 | 435 | 1100 | 606 | 1374 | 805 | 1649 | 1050 | |||
400 | 426×10 | 426 | 16,0 | 11,2 | 1000 | 1000 | 1200 | 161,78 | 314 | 158 | 471 | 239 | 628 | 322 | 943 | 497 | 1257 | 693 | 1571 | 920 | 1885 | 1200 | |||
2,5 (25) | 80 | 89×3,5 | 89 | 3,5 | 2,4 | 250 | 600 | 250 | 250 | 7,38 | 66 | 33 | 98 | 50 | 131 | 67 | 196 | 104 | 262 | 144 | 327 | 192 | 393 | 250 | |
100 | 108×4 | 108 | 4,0 | 2,8 | 10,26 | ||||||||||||||||||||
125 | 133×4 | 133 | 2,9 | 300 | 300 | 300 | 18,79 | 79 | 40 | 118 | 60 | 157 | 80 | 236 | 124 | 314 | 173 | 393 | 230 | 471 | 300 | ||||
150 | 159×5 | 159 | 5,0 | 3,5 | 350 | 350 | 350 | 18,99 | 92 | 46 | 138 | 70 | 183 | 94 | 275 | 145 | 367 | 202 | 458 | 269 | 550 | 350 | |||
200 | 219×7 | 219 | 7,0 | 4,9 | 400 | 700 | 400 | 500 | 36,60 | 131 | 66 | 196 | 100 | 262 | 134 | 393 | 207 | 524 | 289 | 655 | 384 | 785 | 500 | ||
250 | 273×8 | 273 | 8,0 | 5,6 | 500 | 800 | 500 | 750 | 52,28 | 197 | 99 | 295 | 149 | 393 | 201 | 589 | 311 | 785 | 433 | 982 | 575 | 1180 | 750 | ||
300 | 325×8 | 325 | 600 | 1000 | 600 | 900 | 62,54 | 236 | 119 | 353 | 179 | 471 | 241 | 707 | 373 | 943 | 520 | 1178 | 690 | 1413 | 900 | ||||
350 | 377×9 | 377 | 9,0 | 6,3 | 800 | 800 | 1050 | 81,61 | 275 | 138 | 412 | 209 | 550 | 281 | 825 | 435 | 1100 | 606 | 1374 | 805 | 1649 | 1050 | |||
400 | 426×10 | 426 | 10,0 | 7,0 | 1000 | 1000 | 1200 | 102,59 | 314 | 158 | 471 | 239 | 628 | 322 | 943 | 497 | 1257 | 693 | 1571 | 920 | 1885 | 1200 |
Пример условного обозначения крутоизогнутого колена исполнения 1 с углом разворота потока 60°, диаметром 159 мм и толщиной стенки 7 мм, с прямыми участками а = 350 мм, а1 = 600 мм, длиной развертки 1317 мм, на условное давление 4,0 МПа:
Колено крутоизогнутое 60° 159×7 - 350×600 - 1317 - 4,0 ОСТ 34 10.751-97
