Изделие предназначено для равномерного перехода трубопровода для пара тепловой станции.
Штампованная деталь изготавливается из сплава углеродистых низколегированных и легированных металлов. Имеет устойчивое свойство к коррозии.
Данный стандарт применяется при давлении 4,02 МПа с температурой рабочей обстановки до 545 градусов Цельсия. Деталь трубопровода изготавливается по необходимому для заказчика чертежу из подходящей марки стали. Возможно создание с нестандартными параметрами изготовления элемента.

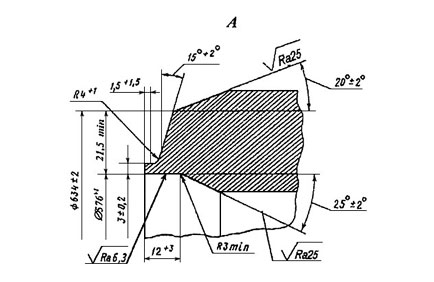

Технические характеристики
Масса переходов, указанная в таблице 1, - расчетная, приведена для справки.
Маркировка и технические требования - по СТО ЦКТИ 10.003.
Пример условного обозначения перехода исполнения 01 с условными проходами Dу 600 и dу 400:
ПЕРЕХОД ШТАМПОВАННЫЙ 600×400 01 СТО ЦКТИ 318.06
Пример маркировки: 01 СТО ЦКТИ 318.06
| Исполнение | Условный проход | Наружный диаметр и толщина стенки присоединяемых труб | Da ± 5 | Da1 ± 5 | d+1p | d+1p1 | s* | sk | sk1 | L ± 5 | l* | Масса, кг | ||
| Dу | dy | Не менее | ||||||||||||
| 01 | 600 | 400 | 630×28 | 465×22 | 650 | 470 | 576 | 424 | 36 | 24 | 20 | 320 | - | 140 |
| 02 | 500 | 530×25 | 540 | 484 | 210 | 60 | 130 | |||||||
| 03 | 700 | 600 | 720×25 | 630×28 | 730 | 640 | 672 | 576 | 45 | 25 | 24 | 230 | 80 | 180 |
* Размеры для справок
