Отводы СТО 79814898 111-2009
Крутоизогнутые отводы по СТО 79814898 111-2009 широко применяются для трубопроводов атомных станций.
Описание
Крутоизогнутые отводы по СТО 79814898 111-2009 широко применяются для трубопроводов атомных станций.
Для изготовления используют бесшовные трубы из коррозионно-стойких марок сталей (12Х18Н10Т). Геометрические размеры крутоизогнутых отводов регламентирует СТО 79814898 111-2009. Технические требования к изготовлению определяет 79814898 108-2009.
Отводы по СТО 79814898 111-2009 используются в трубопроводных системах с максимальным давлением не более 2,2 МПа и температурой до +300°С.
Отводы изготавливаются по необходимым чертежам и по всем правилам и нормам безопасного использования атомного оборудования энергетических установок.

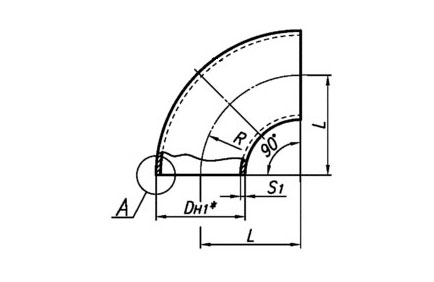

Технические характеристики
|
PN |
DN |
Размеры присоединяемых труб DhxS |
Он, |
s, |
R |
|
50 |
57 х 3.0 |
57 |
3,0 |
100 |
|
|
65 |
76 х 4.5 |
76 |
4.5 |
105 |
|
|
80 |
89 х 5.0 |
89 |
5,0 |
160 |
|
|
100 |
108 х 5.0 |
108 |
150 |
||
|
25 |
125 |
133 х 6,0 |
133 |
6,0 |
190 |
|
150 |
159 х 6.0 |
159 |
225 |
||
|
200 |
219 х 11,0 |
219 |
300 |
||
|
220 х 7,0 |
11,0 |
||||
|
250 |
273 х 11,0 |
273 |
375 |
||
|
300 |
325 х 12.0 |
325 |
12,0 |
450 |
|
DN |
Угол разворота потока |
||||||||
|
90° |
60° |
45° |
|||||||
|
Обозначение типоразмера |
L |
Масса. кг |
Обозначение типоразмера |
Масса, кг |
Обозначение типоразмера |
L-2 |
Масса. кг |
||
|
50 |
01 |
100 |
0.6 |
11 |
58 |
0.4 |
21 |
41 |
0.3 |
|
65 |
02 |
105 |
1.3 |
12 |
61 |
0.9 |
22 |
43 |
0.7 |
|
80 |
03 |
160 |
2.6 |
13 |
92 |
1.7 |
23 |
66 |
1,3 |
|
100 |
04 |
150 |
3.0 |
14 |
87 |
2.0 |
24 |
62 |
1.5 |
|
125 |
05 |
190 |
5.6 |
15 |
110 |
3.8 |
25 |
79 |
2.8 |
|
150 |
06 |
225 |
8.1 |
16 |
130 |
5,4 |
26 |
93 |
4,0 |
|
200 |
07 |
300 |
26.8 |
17 |
173 |
17,8 |
27 |
124 |
13.4 |
|
08 |
26,9 |
18 |
17.9 |
28 |
13,5 |
||||
|
250 |
09 |
375 |
42.1 |
19 |
217 |
28,1 |
29 |
155 |
21,1 |
|
300 |
10 |
450 |
65,9 |
20 |
260 |
43.9 |
30 |
186 |
32.9 |
Примечание - Масса приведена для справок.
