Угольники по ГОСТ 22820-83 широко применяются для трубопроводов с линзовым уплотнением на предприятиях отраслей нефтехимической промышленности и для производства минеральных удобрений.

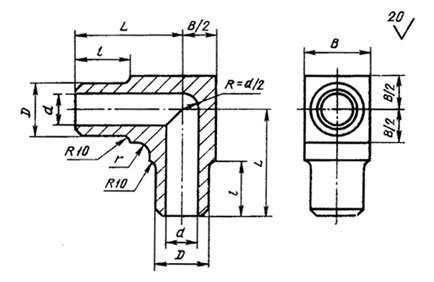

Для изготовления используют сталь по ГОСТ 22790-89. Геометрические размеры крутоизогнутых отводов регламентирует ГОСТ 22820-83. Технические требования к изготовлению определяет ГОСТ 22790-89.
Угольники с фланцами по ГОСТ 22820-83 используются в трубопроводных системах с максимальным давлением до 100,0 МПа и температурой до +510°С.
Условный проход DУ |
Исполнение детали |
D | d | L | l | B | r |
Масса, кг, не более |
6 | 2 | 15 | 6 | 60 | 45 | 20 | 5 | 0,2 |
4 | 0,3 | |||||||
10 | 2 | 26 | 10 | 70 | 50 | 30 | 10 | 0,5 |
4 | 75 | 0,7 | ||||||
15 | 2 | 36 | 15 | 45 | 0,6 | |||
4 | 85 | 1,5 | ||||||
25 | 2 | 40 | 25 | 55 | 15 | 2,5 | ||
3 | 100 | |||||||
4 | 50 | 60 | 3,5 | |||||
32 | 1 | 46 | 32 | 55 | 2,3 | |||
2 | 50 | 60 | 3,0 | |||||
3 | 58 | 110 | 65 | 5,2 | ||||
4 | 70 | 75 | 6,8 | |||||
40 | 1 | 58 | 40 | 65 | 25 | 4,7 | ||
2 | 70 | 70 | 6,1 | |||||
3 | 75 | 6,5 | ||||||
4 | 85 | 150 | 80 | 90 | 12,2 | |||
50 | 1 | 78 | 55 | 85 | 7,7 | |||
2 | 85 | 90 | 11,4 | |||||
3 | 105 | 60 | 170 | 115 | 20 | 22,7 | ||
4 | 23,0 | |||||||
65 | 1 | 90 | 70 | 100 | 11,9 | |||
2 | 105 | 115 | 19,4 | |||||
3 | 115 | 190 | 125 | 40 | 28,6 | |||
4 | 130 | 140 | 40,8 | |||||
80 | 1 | 115 | 85 | 125 | 22,8 | |||
2 | 130 | 90 | 140 | 33,2 | ||||
3 | 140 | 235 | 95 | 155 | 53,0 | |||
4 | 160 | 85 | 235 | 95 | 170 | 40 | 74,1 | |
100 | 1 | 130 | 100 | 190 | 80 | 140 | 28,7 | |
2 | 140 | 235 | 95 | 155 | 60 | 47,5 | ||
3 | 160 | 170 | 62,9 | |||||
4 | 180 | 250 | 100 | 190 | 94,2 | |||
125 | 1 | 160 | 120 | 235 | 95 | 170 | 49,8 | |
2 | 180 | 250 | 100 | 190 | 72,9 | |||
3 | 195 | 285 | 210 | 121,9 | ||||
4 | 220 | 240 | 172,0 | |||||
150 | 1 | 195 | 150 | 210 | 91,2 | |||
2 | 220 | 240 | 138,8 | |||||
3 | 245 | 320 | 270 | 223,8 | ||||
4 | 275 | 303 | 309,5 | |||||
200 | 1 | 245 | 195 | 270 | 168,0 | |||
2 | 275 | 300 | 246,5 | |||||
3 | 300 | 390 | 320 | 255,1 |
Пример условного обозначения угольника исполнения 4, Рг 65 мм. на условное давление Р, 100 МПа согласно табл. 1 ГОСТ 22790 -89. из стали марки 20ХЗМВФ:
Угольник 4—65-100—20ХЗМВФ — ГОСТ 22820-83
